Page 25 - 理化检验-物理分册2023年第六期
P. 25
高彬科, 等: 40MnBH 钢轴头开裂原因

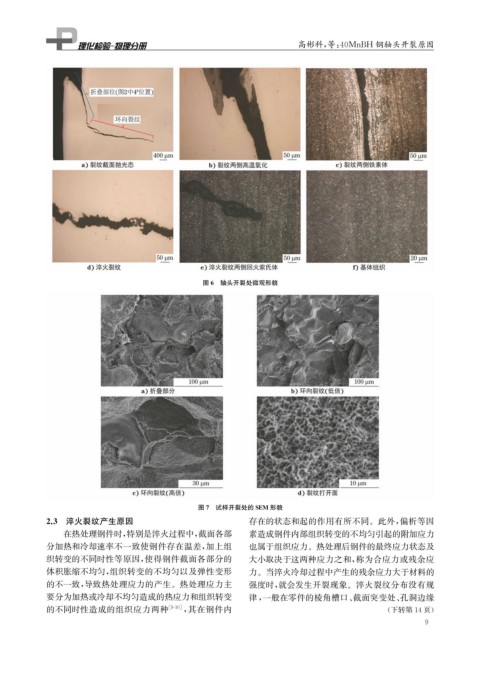

图6 轴头开裂处微观形貌
图7 试样开裂处的SEM 形貌
2.3 淬火裂纹产生原因 存在的状态和起的作用有所不同。此外, 偏析等因
在热处理钢件时, 特别是淬火过程中, 截面各部 素造成钢件内部组织转变的不均匀引起的附加应力
分加热和冷却速率不一致使钢件存在温差, 加上组 也属于组织应力。热处理后钢件的最终应力状态及
织转变的不同时性等原因, 使得钢件截面各部分的 大小取决于这两种应力之和, 称为合应力或残余应
体积胀缩不均匀, 组织转变的不均匀以及弹性变形 力。当淬火冷却过程中产生的残余应力大于材料的
的不一致, 导致热处理应力的产生。热处理应力主 强度时, 就会发生开裂现象。淬火裂纹分布没有规
要分为加热或冷却不均匀造成的热应力和组织转变 律, 一般在零件的棱角槽口、 截面突变处、 孔洞边缘
的不同时性造成的组织应力两种 [ 9-10 ] , 其在钢件内 ( 下转第14页)
9
