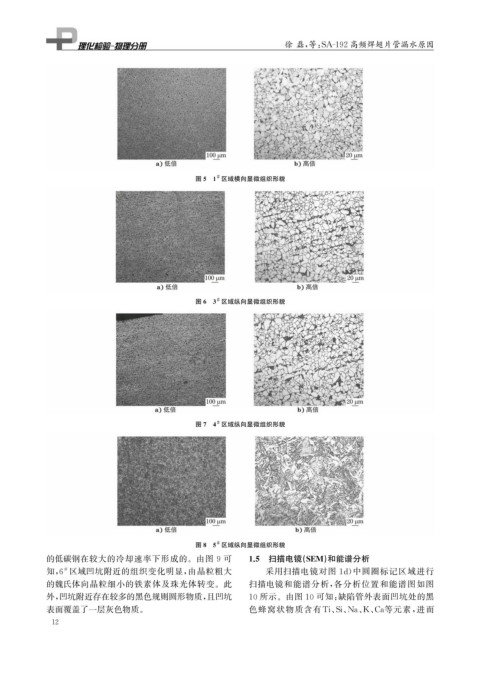

Page 28 - 理化检验-物理分册2023年第六期

徐 磊, 等: SA-192高频焊翅片管漏水原因

#
图5 1 区域横向显微组织形貌

图6 3 区域纵向显微组织形貌
#

图7 4 区域纵向显微组织形貌
#

图8 5 区域纵向显微组织形貌
#
的低碳钢在较大的冷却速率下形成的。由图 9 可 1.5 扫描电镜( SEM ) 和能谱分析
知, 6 区域凹坑附近的组织变化明显, 由晶粒粗大 采用扫描电镜对图 1d ) 中圆圈标记区域进行
#
的魏氏体向晶粒细小的铁素体及珠光体转变。此 扫描电镜和能谱分析, 各分析位置和能谱图如图
外, 凹坑附近存在较多的黑色规则圆形物质, 且凹坑 10所示。由图10可知: 缺陷管外表面凹坑处的黑
表面覆盖了一层灰色物质。 色蜂窝状物质含有Ti 、 Si 、 Na 、 K 、 Ca 等元素, 进而
1 2
