Page 32 - 理化检验-物理分册2023年第六期

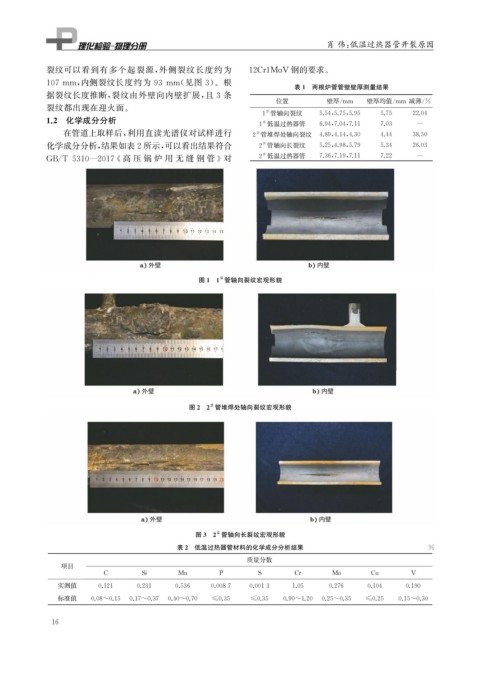

肖 伟: 低温过热器管开裂原因

裂纹可以看到有多个起裂源, 外侧裂纹长度约为 12Cr1MoV 钢的要求。

107mm , 内侧裂纹长度约为 93mm ( 见图 3 )。根
表1 两根炉管管壁壁厚测量结果
据裂纹长度推断, 裂纹由外壁向内壁扩展, 且 3 条
位置 壁厚 / mm 壁厚均值 / mm 减薄 / %
裂纹都出现在迎火面。
1 管轴向裂纹 5.54 , 5.75 , 5.95 5.75 22.04
#
1.2 化学成分分析 1 低温过热器管 6.94 , 7.04 , 7.11 7.03 —
#
在管道上取样后, 利用直读光谱仪对试样进行 2 管堆焊处轴向裂纹 4.89 , 4.14 , 4.30 4.44 38.50
#
化学成分分析, 结果如表2所示, 可以看出结果符合 2 管轴向长裂纹 5.25 , 4.98 , 5.79 5.34 26.03
#
#

GB / T5310 — 2017 《 高 压 锅 炉 用 无 缝 钢 管 》 对 2 低温过热器管 7.36 , 7.19 , 7.11 7.22 —

#
图1 1 管轴向裂纹宏观形貌

#
图2 2 管堆焊处轴向裂纹宏观形貌

图3 2 管轴向长裂纹宏观形貌
#
表2 低温过热器管材料的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Cu V

实测值 0.121 0.231 0.536 0.0087 0.0013 1.05 0.276 0.104 0.190
标准值 0.08~0.15 0.17~0.37 0.40~0.70 ≤0.35 ≤0.35 0.90~1.20 0.25~0.35 ≤0.25 0.15~0.30

1 6
