Page 34 - 理化检验-物理分册2023年第六期
P. 34
肖 伟: 低温过热器管开裂原因

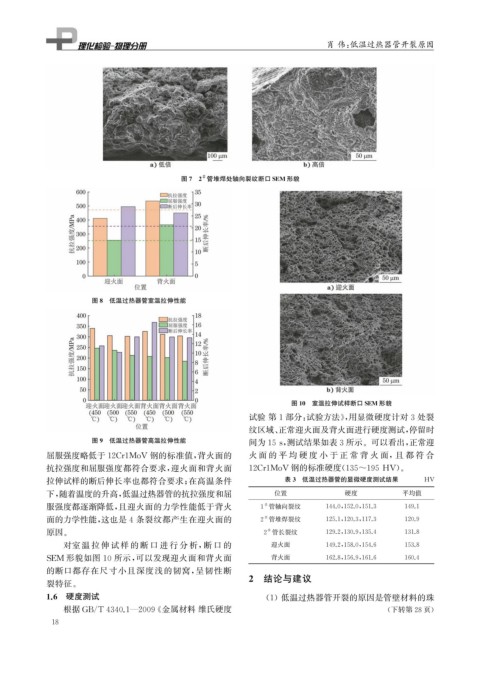

图7 2 管堆焊处轴向裂纹断口SEM 形貌
#
图8 低温过热器管室温拉伸性能
图10 室温拉伸试样断口SEM 形貌
试验 第1部分: 试验方法》, 用显微硬度计对3处裂
纹区域、 正常迎火面及背火面进行硬度测试, 停留时
图9 低温过热器管高温拉伸性能 间为15s , 测试结果如表3所示。可以看出, 正常迎
屈服强度略低于12Cr1MoV 钢的标准值, 背火面的 火 面 的 平 均 硬 度 小 于 正 常 背 火 面, 且 都 符 合
抗拉强度和屈服强度都符合要求, 迎火面和背火面 12Cr1MoV 钢的标准硬度( 135~195HV )。
拉伸试样的断后伸长率也都符合要求; 在高温条件 表3 低温过热器管的显微硬度测试结果 HV
下, 随着温度的升高, 低温过热器管的抗拉强度和屈 位置 硬度 平均值
服强度都逐渐降低, 且迎火面的力学性能低于背火 1 管轴向裂纹 144.0 , 152.0 , 151.3 149.1
#
面的力学性能, 这也是4条裂纹都产生在迎火面的 2 管堆焊裂纹 125.1 , 120.3 , 117.3 120.9
#
#
原因。 2 管长裂纹 129.2 , 130.9 , 135.4 131.8
对室 温 拉 伸 试 样 的 断 口 进 行 分 析, 断 口 的 迎火面 149.2 , 158.0 , 154.6 153.8
SEM 形貌如图10所示, 可以发现迎火面和背火面 背火面 162.8 , 156.9 , 161.6 160.4
的断口都存在尺寸小且深度浅的韧窝, 呈韧性断
2 结论与建议
裂特征。
1.6 硬度测试 ( 1 )低温过热器管开裂的原因是管壁材料的珠
根据 GB / T4340.1 — 2009 《 金属材料 维氏硬度 ( 下转第28页)
1 8
