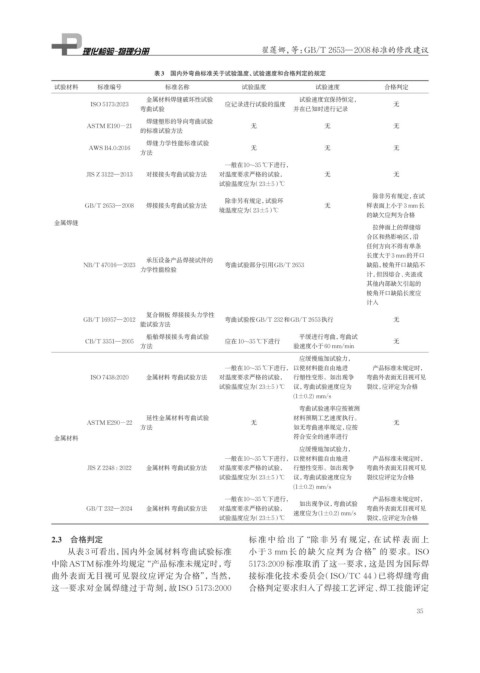

Page 51 - 理化检验-物理分册2024年第十期

翟莲娜，等：GB/T 2653—2008标准的修改建议

表3 国内外弯曲标准关于试验温度、试验速度和合格判定的规定
试验材料 标准编号 标准名称 试验温度 试验速度 合格判定
金属材料焊缝破坏性试验 试验速度宜保持恒定，
ISO 5173:2023 应记录进行试验的温度 无
弯曲试验 并在已知时进行记录
焊缝塑形的导向弯曲试验
ASTM E190-21 无 无 无
的标准试验方法
焊缝力学性能标准试验
AWS B4.0:2016 无 无 无
方法
一般在10~35 ℃下进行，
JIS Z 3122—2013 对接接头弯曲试验方法 对温度要求严格的试验， 无 无
试验温度应为（23±5） ℃
除非另有规定，在试
除非另有规定，试验环
GB/T 2653—2008 焊接接头弯曲试验方法 无 样表面上小于3 mm长
境温度应为（23±5） ℃
的缺欠应判为合格
金属焊缝
拉伸面上的焊缝熔
合区和热影响区，沿
任何方向不得有单条
长度大于3 mm的开口
承压设备产品焊接试件的
NB/T 47016—2023 弯曲试验部分引用GB/T 2653 缺陷，棱角开口缺陷不
力学性能检验
计，但因熔合、夹渣或
其他内部缺欠引起的
棱角开口缺陷长度应
计入
复合钢板 焊接接头力学性
GB/T 16957—2012 弯曲试验按GB/T 232和GB/T 2653执行 无
能试验方法
船舶焊接接头弯曲试验 平缓进行弯曲，弯曲试
CB/T 3351—2005 应在10~35 ℃下进行 无
方法 验速度小于60 mm/min
应缓慢施加试验力，
一般在10~35 ℃下进行， 以使材料能自由地进 产品标准未规定时，
ISO 7438:2020 金属材料 弯曲试验方法 对温度要求严格的试验， 行塑性变形。如出现争 弯曲外表面无目视可见
试验温度应为（23±5） ℃ 议，弯曲试验速度应为 裂纹，应评定为合格
(1±0.2) mm/s
弯曲试验速率应按被测
延性金属材料弯曲试验 材料预期工艺速度执行。
ASTM E290-22 无 无
方法 如无弯曲速率规定，应按
金属材料 符合安全的速率进行
应缓慢施加试验力，
一般在10~35 ℃下进行， 以使材料能自由地进 产品标准未规定时，
JIS Z 2248 : 2022 金属材料 弯曲试验方法 对温度要求严格的试验， 行塑性变形。如出现争 弯曲外表面无目视可见
试验温度应为（23±5） ℃ 议，弯曲试验速度应为 裂纹应评定为合格
(1±0.2) mm/s
一般在10~35 ℃下进行， 产品标准未规定时，
如出现争议，弯曲试验
GB/T 232—2024 金属材料 弯曲试验方法 对温度要求严格的试验， 弯曲外表面无目视可见
速度应为(1±0.2) mm/s
试验温度应为（23±5） ℃ 裂纹，应评定为合格
2.3 合格判定 标准中给出了“除非另有规定，在试样表面上
从表 3 可看出，国内外金属材料弯曲试验标准 小于 3 mm 长的缺欠应判为合格”的要求。ISO
中除ASTM标准外均规定 “产品标准未规定时，弯 5173:2009 标准取消了这一要求，这是因为国际焊
曲外表面无目视可见裂纹应评定为合格”，当然， 接标准化技术委员会（ISO/TC 44）已将焊缝弯曲
这一要求对金属焊缝过于苛刻，故 ISO 5173:2000 合格判定要求归入了焊接工艺评定、焊工技能评定

35
