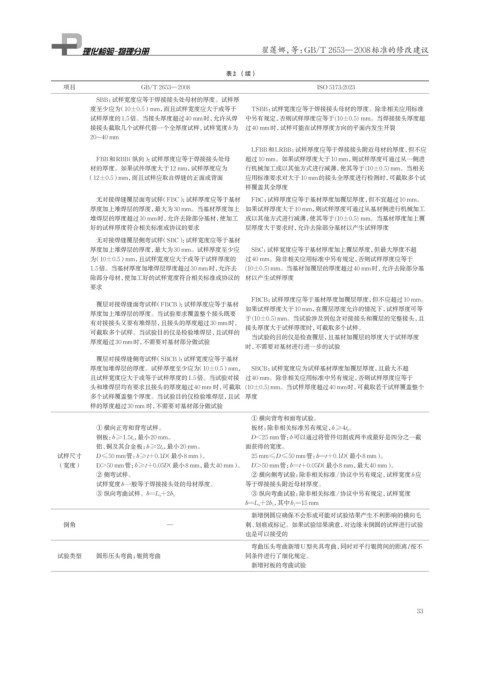

翟莲娜,等:GB/T 2653—2008标准的修改建议


                                                           表2  (续)
                 项目                  GB/T 2653—2008                               ISO 5173:2023
                         SBB:试样宽度应等于焊接接头处母材的厚度。试样厚
                        度至少应为(10±0.5) mm,而且试样宽度应大于或等于            TSBB:试样宽度应等于焊接接头母材的厚度。除非相关应用标准
                        试样厚度的1.5倍。当接头厚度超过40 mm时, 允许从焊           中另有规定,否则试样厚度应等于(10±0.5) mm。当焊接接头厚度超
                        接接头截取几个试样代替一个全厚度试样,试样宽度b为               过40 mm时, 试样可能在试样厚度方向的平面内发生开裂
                        20~40 mm
                                                                 LFBB和LRBB:试样厚度应等于焊接接头附近母材的厚度,但不应
                         FBB和RBB(纵向) :试样厚度应等于焊接接头处母             超过10 mm。如果试样厚度大于10 mm,则试样厚度可通过从一侧进
                        材的厚度。如果试件厚度大于12 mm,试样厚度应为               行机械加工或以其他方式进行减薄,使其等于(10±0.5) mm。当相关
                       (12±0.5) mm,而且试样应取自焊缝的正面或背面              应用标准要求对大于10 mm的接头全厚度进行检测时, 可截取多个试
                                                                样覆盖其全厚度
                         无对接焊缝覆层面弯试样(FBC):试样厚度应等于基材              FBC:试样厚度应等于基材厚度加覆层厚度,但不宜超过10 mm。
                        厚度加上堆焊层的厚度,最大为30 mm。当基材厚度加上 如果试样厚度大于10 mm,则试样厚度可通过从基材侧进行机械加工
                        堆焊层的厚度超过30 mm时, 允许去除部分基材,使加工            或以其他方式进行减薄,使其等于(10±0.5) mm。当基材厚度加上覆
                        好的试样厚度符合相关标准或协议的要求                      层厚度大于要求时,允许去除部分基材以产生试样厚度
                         无对接焊缝覆层侧弯试样(SBC):试样宽度应等于基材
                        厚度加上堆焊层的厚度,最大为30 mm。试样厚度至少应              SBC:试样宽度应等于基材厚度加上覆层厚度,但最大厚度不超
                        为(10±0.5) mm,且试样宽度应大于或等于试样厚度的           过40 mm。除非相关应用标准中另有规定,否则试样厚度应等于
                        1.5倍。当基材厚度加堆焊层厚度超过30 mm时, 允许去           (10±0.5) mm。当基材加覆层的厚度超过40 mm时,允许去除部分基
                        除部分母材,使加工好的试样宽度符合相关标准或协议的 材以产生试样厚度
                        要求
                                                                 FBCB:试样厚度应等于基材厚度加覆层厚度,但不应超过10 mm。
                         覆层对接焊缝面弯试样(FBCB):试样厚度应等于基材
                                                                如果试样厚度大于10 mm,在覆层厚度允许的情况下,试样厚度可等
                        厚度加上堆焊层的厚度。当试验要求覆盖整个接头既要
                                                                于(10±0.5) mm。当试验涉及到包含对接接头和覆层的完整接头,且
                        有对接接头又要有堆焊层,且接头的厚度超过30 mm时,
                                                                接头厚度大于试样厚度时,可截取多个试样。
                        可截取多个试样。当试验目的仅是检验堆焊层,且试样的
                                                                 当试验的目的仅是检查覆层,且基材加覆层的厚度大于试样厚度
                        厚度超过30 mm时, 不需要对基材部分做试验
                                                                时,不需要对基材进行进一步的试验
                         覆层对接焊缝侧弯试样(SBCB):试样宽度应等于基材
                        厚度加堆焊层的厚度。试样厚度至少应为(10±0.5) mm,           SBCB:试样宽度应为试样基材厚度加覆层厚度,且最大不超
                        且试样宽度应大于或等于试样厚度的1.5倍。当试验对接 过40 mm。除非相关应用标准中另有规定,否则试样厚度应等于
                        头和堆焊层均有要求且接头的厚度超过40 mm 时,可截取 (10±0.5) mm。当试样厚度超过40 mm时,可截取若干试样覆盖整个
                        多个试样覆盖整个厚度。当试验目的仅检验堆焊层,且试 厚度
                        样的厚度超过30 mm 时,不需要对基材部分做试验
                                                                 ① 横向背弯和面弯试验。
                         ① 横向正弯和背弯试样。                            板材:除非相关标准另有规定, b≥4t s 。
                         钢板: b≥1.5t s ,最小20 mm。                  D<25 mm管: b可以通过将管件切割成两半或最好是四分之一截
                         铝、铜及其合金板: b≥2t s ,最小20 mm。             面获得的宽度。
                试样尺寸     D≤50 mm管: b≥t+0.1D (最小8 mm)。            25 mm≤D≤50 mm管: b=t+0.1D (最小8 mm)。
                (宽度)     D>50 mm管: b≥t+0.05D (最小8 mm,最大40 mm)。   D>50 mm管: b=t+0.05D (最小8 mm,最大40 mm)。
                         ② 侧弯试样。                                 ② 横向侧弯试验:除非相关标准/协议中另有规定, 试样宽度b应
                         试样宽度b一般等于焊接接头处的母材厚度。                   等于焊接接头附近母材厚度。
                                                                 ③ 纵向弯曲试验:除非相关标准/协议中另有规定, 试样宽度
                         ③ 纵向弯曲试样。b=L s +2b 1
                                                                b=L s +2b 1 ,其中b 1 =15 mm
                                                                 新增倒圆应确保不会形成可能对试验结果产生不利影响的横向毛
                 倒角                         —                   刺、划痕或标记。如果试验结果满意,对边缘未倒圆的试样进行试验
                                                                也是可以接受的
                                                                 弯曲压头弯曲新增U型夹具弯曲, 同时对平行辊筒间的距离l按不
                试验类型     圆形压头弯曲;辊筒弯曲                            同条件进行了细化规定。
                                                                 新增衬板的弯曲试验
