温 娟，等：汽车薄板钢中游离渗碳体的评定方法解析
100 μm×100 μm（长度×宽度）的区域。在每个视 更清晰地观察渗碳体的微观组织特征和准确定量分
场区域上，记录视场内可见的最大渗碳体尺寸，计算 析。制样后分别使用3种方法进行渗碳体的评定。
这10个最大渗碳体测量值的平均值，其平均值必须 2.1 级别评定法案例
不大于6 μm。可见该方法只对试样中单颗粒渗碳体 用光学显微镜观察试样的渗碳体组织，在500倍
的最大尺寸进行了规定，且对放大倍数要求比较高， 下观察并采集图片，渗碳体微观形貌如图3所示。由
是对单视场内单颗粒渗碳体进行的测量。 图3可知：渗碳体呈沿晶分布，为A系列。对照评级
图可知，游离渗碳体呈网状，尺寸较大，最严重区域
2 SPCC检测案例
几乎包围了整个铁素体晶粒，如图3中箭头所示，评
以不同形貌的SPCC为试验材料，从连退板上 为5A级。如果图3中同时还有B、C系列的渗碳体，
截取金相试样。连退卷厚度是5 mm，据标准取样要 其检验的结果需要把B、C系列的级别也写出来，如
求，在SPCC连退板上宽度约1/4位置切取长度为 5A+XB+XC。
20 mm，宽度为5 mm的试样（全厚度）。将试样镶嵌、 2.2 定量评定法案例
磨抛和腐蚀。在3种评级方法中，分别采用了不同的 2.2.1 渗碳体含量的测定
腐蚀方法，如在级别评定法中使用了体积分数为4% 用三硝基苯酚乙醇溶液腐蚀试样后，用光学显
的硝酸乙醇溶液腐蚀方法，在定量法和尺寸限定法中 微镜（500倍） 观察试样的微观形貌，结果如图4所示。
采用了三硝基苯酚乙醇溶液的腐蚀方法，该方法便于 用IAS8金相分析软件对渗碳体进行定量时，由

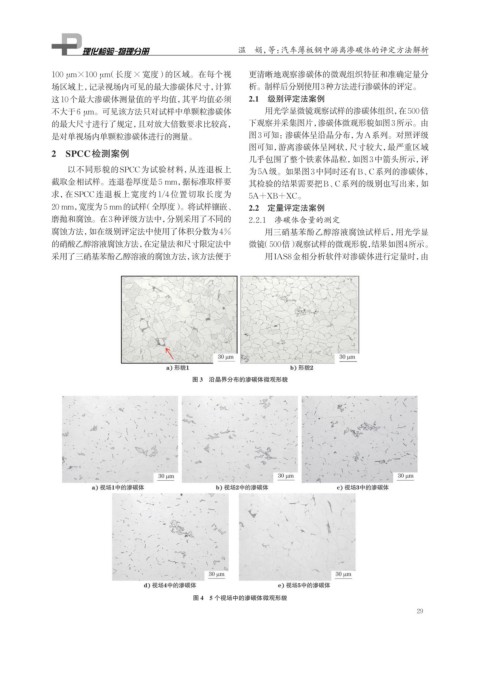

图 3 沿晶界分布的渗碳体微观形貌
图 4 5 个视场中的渗碳体微观形貌
