Page 67 - 理化检验-物理分册2024年第八期
P. 67
邱容容：35MnBH钢链轨节表面开裂原因

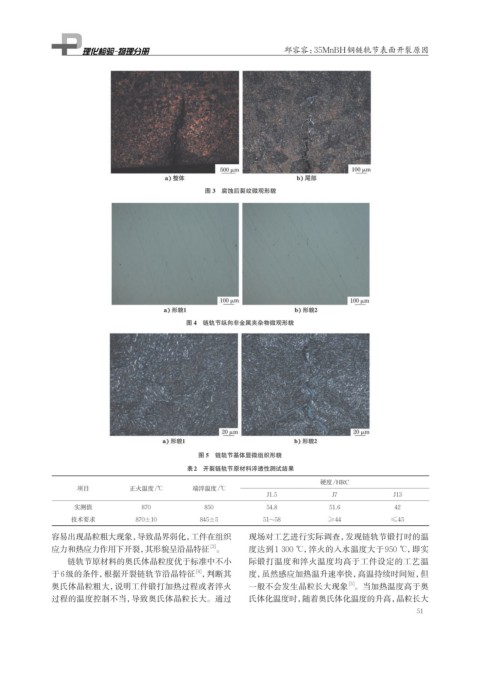

图 3 腐蚀后裂纹微观形貌
图 4 链轨节纵向非金属夹杂物微观形貌
图 5 链轨节基体显微组织形貌
表2 开裂链轨节原材料淬透性测试结果
硬度/HRC
项目 正火温度/℃ 端淬温度/℃
J1.5 J7 J13
实测值 870 850 54.8 51.6 42
技术要求 870±10 845±5 51~58 ≥44 ≤45
容易出现晶粒粗大现象，导致晶界弱化，工件在组织 现场对工艺进行实际调查，发现链轨节锻打时的温
[3]
应力和热应力作用下开裂，其形貌呈沿晶特征 。 度达到1 300 ℃，淬火的入水温度大于950 ℃，即实
链轨节原材料的奥氏体晶粒度优于标准中不小 际锻打温度和淬火温度均高于工件设定的工艺温
[4]
于6级的条件，根据开裂链轨节沿晶特征 ，判断其 度，虽然感应加热温升速率快，高温持续时间短，但
[5]
奥氏体晶粒粗大，说明工件锻打加热过程或者淬火 一般不会发生晶粒长大现象 。当加热温度高于奥
过程的温度控制不当，导致奥氏体晶粒长大。通过 氏体化温度时，随着奥氏体化温度的升高，晶粒长大
51
