Page 64 - 理化检验-物理分册2024年第八期

方 元，等：QT500-7球墨铸铁汽车制动钳与支架反白口产生原因

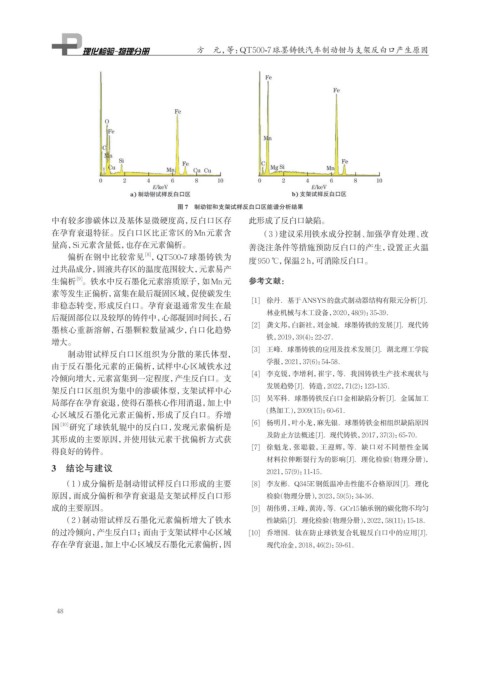

图 7 制动钳和支架试样反白口区能谱分析结果
中有较多渗碳体以及基体显微硬度高，反白口区存 此形成了反白口缺陷。
在孕育衰退特征。反白口区比正常区的Mn元素含 （3）建议采用铁水成分控制、加强孕育处理、改
量高，Si元素含量低， 也存在元素偏析。 善浇注条件等措施预防反白口的产生，设置正火温
偏析在钢中比较常见 ，QT500-7 球墨铸铁为 度950 ℃，保温2 h，可消除反白口。
[8]
过共晶成分，固液共存区的温度范围较大，元素易产
[9]
生偏析 。铁水中反石墨化元素溶质原子，如Mn元 参考文献：
素等发生正偏析，富集在最后凝固区域，促使碳发生
[1] 徐丹．基于ANSYS的盘式制动器结构有限元分析[J]．
非稳态转变，形成反白口。孕育衰退通常发生在最
林业机械与木工设备，2020，48(9)：35-39．
后凝固部位以及较厚的铸件中，心部凝固时间长，石
[2] 龚文邦，白新社，刘金城．球墨铸铁的发展[J]．现代铸
墨核心重新溶解，石墨颗粒数量减少，白口化趋势
铁，2019，39(4)：22-27．
增大。
[3] 王峰．球墨铸铁的应用及技术发展[J]．湖北理工学院
制动钳试样反白口区组织为分散的莱氏体型，
学报，2021，37(6)：54-58．
由于反石墨化元素的正偏析，试样中心区域铁水过
[4] 李克锐，李增利，崔宇，等．我国铸铁生产技术现状与
冷倾向增大，元素富集到一定程度，产生反白口。支
发展趋势[J]．铸造，2022，71(2)：123-135．
架反白口区组织为集中的渗碳体型，支架试样中心
[5] 吴军科．球墨铸铁反白口金相缺陷分析[J]．金属加工
局部存在孕育衰退，使得石墨核心作用消退，加上中
(热加工)，2009(15)：60-61．
心区域反石墨化元素正偏析，形成了反白口。乔增
[6] 杨明月，叶小龙，麻先银．球墨铸铁金相组织缺陷原因
国 [10] 研究了球铁轧辊中的反白口，发现元素偏析是
及防止方法概述[J]．现代铸铁，2017，37(3)：65-70．
其形成的主要原因，并使用钛元素干扰偏析方式获
[7] 徐魁龙，张聪毅，王迎辉，等．缺口对不同塑性金属
得良好的铸件。
材料拉伸断裂行为的影响[J]．理化检验(物理分册)，
3 结论与建议 2021，57(9)：11-15．
（1）成分偏析是制动钳试样反白口形成的主要 [8] 李友彬．Q345E钢低温冲击性能不合格原因[J]．理化
原因，而成分偏析和孕育衰退是支架试样反白口形 检验（物理分册），2023，59(5)：34-36．
成的主要原因。 [9] 胡伟勇， 王峰，黄涛，等．GCr15轴承钢的碳化物不均匀
（2）制动钳试样反石墨化元素偏析增大了铁水 性缺陷[J]．理化检验(物理分册)，2022，58(11)：15-18．
的过冷倾向，产生反白口；而由于支架试样中心区域 [10] 乔增国．钛在防止球铁复合轧辊反白口中的应用[J]．
存在孕育衰退，加上中心区域反石墨化元素偏析，因 现代冶金，2018，46(2)：59-61．

48
