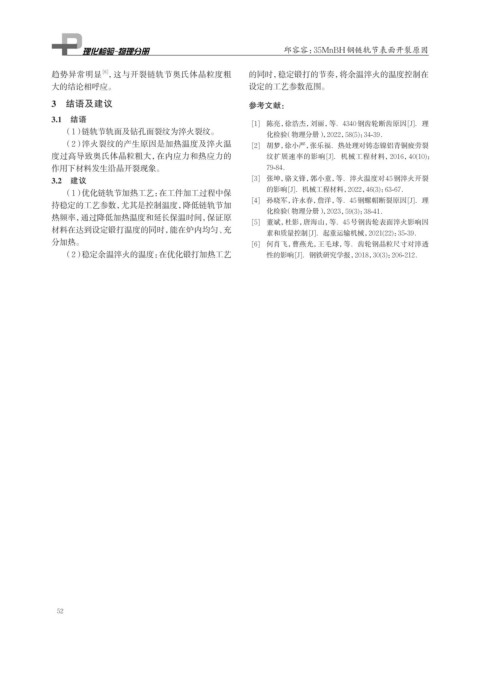

Page 68 - 理化检验-物理分册2024年第八期

邱容容：35MnBH钢链轨节表面开裂原因

[6]
趋势异常明显 ，这与开裂链轨节奥氏体晶粒度粗 的同时，稳定锻打的节奏，将余温淬火的温度控制在
大的结论相呼应。 设定的工艺参数范围。

3 结语及建议 参考文献：
3.1 结语
[1] 陈亮，徐浩杰，刘丽，等．4340钢齿轮断齿原因[J]．理
（1）链轨节轨面及钻孔面裂纹为淬火裂纹。 化检验（物理分册），2022，58(5)：34-39．
（2）淬火裂纹的产生原因是加热温度及淬火温 [2] 胡梦，徐小严，张乐福．热处理对铸态镍铝青铜疲劳裂
度过高导致奥氏体晶粒粗大，在内应力和热应力的 纹扩展速率的影响[J]．机械工程材料，2016，40(10)：
作用下材料发生沿晶开裂现象。 79-84．
3.2 建议 [3] 张坤，骆文锋，郭小童，等．淬火温度对45钢淬火开裂
的影响[J]．机械工程材料，2022，46(3)：63-67．
（1）优化链轨节加热工艺：在工件加工过程中保
[4] 孙晓军，许永春，詹洋，等．45钢螺帽断裂原因[J]．理
持稳定的工艺参数，尤其是控制温度，降低链轨节加
化检验（物理分册），2023，59(3)：38-41．
热频率，通过降低加热温度和延长保温时间，保证原
[5] 董斌，杜影，唐海山，等．45号钢齿轮表面淬火影响因
材料在达到设定锻打温度的同时，能在炉内均匀、充 素和质量控制[J]．起重运输机械，2021(22)：35-39．
分加热。 [6] 何肖飞，曹燕光，王毛球，等．齿轮钢晶粒尺寸对淬透
（2）稳定余温淬火的温度：在优化锻打加热工艺 性的影响[J]．钢铁研究学报，2018，30(3)：206-212．

52
