Page 70 - 理化检验-物理分册2024年第八期
P. 70
谌 磊，等：发电厂304不锈钢热电偶套管开裂原因

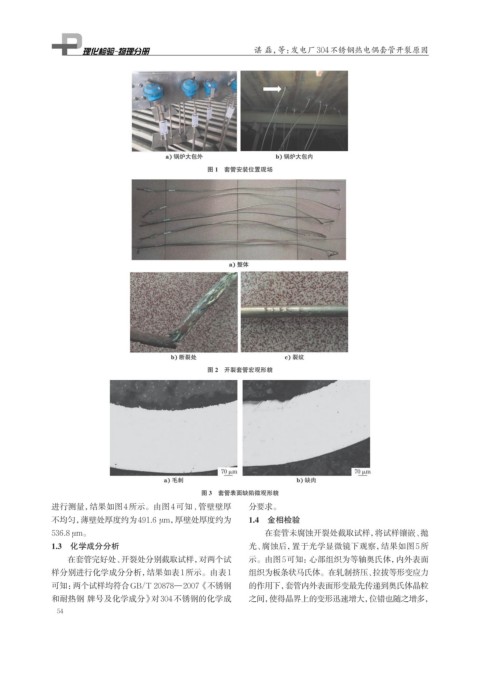

图 1 套管安装位置现场
图 2 开裂套管宏观形貌
图 3 套管表面缺陷微观形貌
进行测量，结果如图4所示。由图4可知,管壁壁厚 分要求。
不均匀，薄壁处厚度约为491.6 μm，厚壁处厚度约为 1.4 金相检验
536.8 μm。 在套管未腐蚀开裂处截取试样，将试样镶嵌、抛
1.3 化学成分分析 光、腐蚀后，置于光学显微镜下观察，结果如图5所
在套管完好处、开裂处分别截取试样，对两个试 示。由图5可知：心部组织为等轴奥氏体，内外表面
样分别进行化学成分分析，结果如表1所示。由表1 组织为板条状马氏体。在轧制挤压、拉拔等形变应力
可知：两个试样均符合GB/T 20878—2007《不锈钢 的作用下，套管内外表面形变最先传递到奥氏体晶粒
和耐热钢 牌号及化学成分》对304不锈钢的化学成 之间，使得晶界上的变形迅速增大，位错也随之增多，
54
