Page 30 - 理化检验-物理分册2024年第八期
P. 30
左 鹏，等：汽车车轮用高扩孔率热轧复相钢带的研制

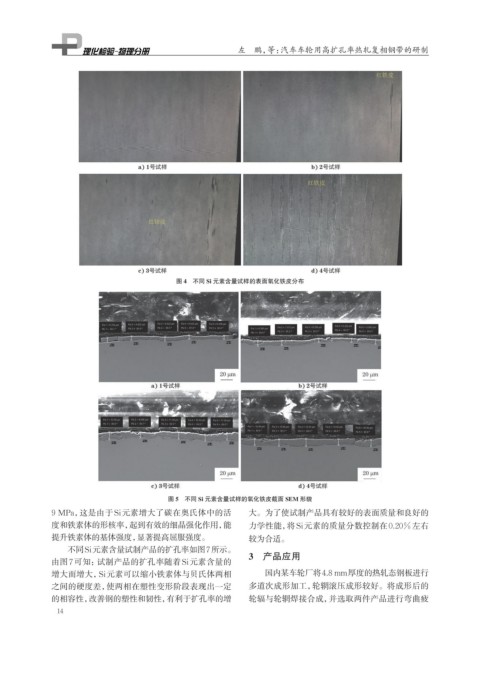

图 4 不同 Si 元素含量试样的表面氧化铁皮分布
图 5 不同 Si 元素含量试样的氧化铁皮截面 SEM 形貌
9 MPa，这是由于Si元素增大了碳在奥氏体中的活 大。为了使试制产品具有较好的表面质量和良好的
度和铁素体的形核率，起到有效的细晶强化作用，能 力学性能，将Si元素的质量分数控制在0.20%左右
提升铁素体的基体强度，显著提高屈服强度。 较为合适。
不同Si元素含量试制产品的扩孔率如图7所示。
3 产品应用
由图7可知：试制产品的扩孔率随着Si元素含量的
增大而增大，Si元素可以缩小铁素体与贝氏体两相 国内某车轮厂将4.8 mm厚度的热轧态钢板进行
之间的硬度差，使两相在塑性变形阶段表现出一定 多道次成形加工，轮辋滚压成形较好。将成形后的
的相容性，改善钢的塑性和韧性，有利于扩孔率的增 轮辐与轮辋焊接合成，并选取两件产品进行弯曲疲
14
