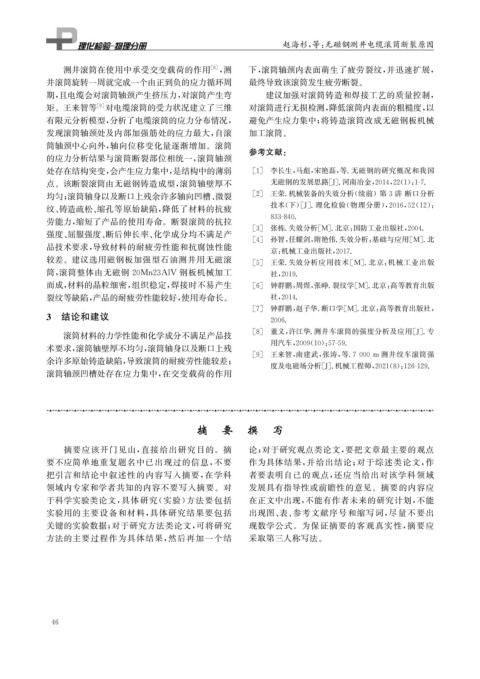

Page 62 - 理化检验-物理分册2023年第九期
P. 62
赵海杉, 等: 无磁钢测井电缆滚筒断裂原因
测井滚筒在使用中承受交变载荷的作用 [ 8 ] , 测 下, 滚筒轴颈内表面萌生了疲劳裂纹, 并迅速扩展,
井滚筒旋转一周就完成一个由正到负的应力循环周 最终导致该滚筒发生疲劳断裂。
期, 且电缆会对滚筒轴颈产生挤压力, 对滚筒产生弯 建议加强对滚筒铸造和焊接工艺的质量控制,
矩。王来智等 [ 9 ] 对电缆滚筒的受力状况建立了三维 对滚筒进行无损检测, 降低滚筒内表面的粗糙度, 以
有限元分析模型, 分析了电缆滚筒的应力分布情况, 避免产生应力集中; 将铸造滚筒改成无磁钢板机械
发现滚筒轴颈处及内部加强筋处的应力最大, 自滚 加工滚筒。
筒轴颈中心向外, 轴向位移变化量逐渐增加。滚筒 参考文献:
的应力分析结果与滚筒断裂部位相统一, 滚筒轴颈
处存在结构突变, 会产生应力集中, 是结构中的薄弱 [ 1 ] 李长生, 马彪, 宋艳磊, 等. 无磁钢的研究概况和我国
点。该断裂滚筒由无磁钢铸造成型, 滚筒轴壁厚不 无磁钢的发展思路[ J ] . 河南冶金, 2014 , 22 ( 1 ): 1-7.
均匀; 滚筒轴身以及断口上残余许多轴向凹槽、 微裂 [ 2 ] 王荣. 机械装备的失效分析( 续前)第3讲 断口分析
纹、 铸造疏松、 缩孔等原始缺陷, 降低了材料的抗疲 技术( 下)[ J ] . 理化检验( 物理分册), 2016 , 52 ( 12 ):
劳能力, 缩短了产品的使用寿命。断裂滚筒的抗拉 833-840.
[ 3 ] 张栋. 失效分析[ M ] . 北京: 国防工业出版社, 2004.
强度、 屈服强度、 断后伸长率、 化学成分均不满足产
[ 4 ] 孙智, 任耀剑, 隋艳伟. 失效分析: 基础与应用[ M ] . 北
品技术要求, 导致材料的耐疲劳性能和抗腐蚀性能
京: 机械工业出版社, 2017.
较差。建议选用磁钢板加强型石油测井用无磁滚 [ 5 ] 王荣. 失效分析应用技术[ M ] . 北京: 机械工业出版
筒, 滚筒整体由无磁钢 20Mn23AlV 钢板机械加工 社, 2019.
而成, 材料的晶粒细密, 组织稳定, 焊接时不易产生 [ 6 ] 钟群鹏, 周煜, 张峥. 裂纹学[ M ] . 北京: 高等教育出版
裂纹等缺陷, 产品的耐疲劳性能较好, 使用寿命长。 社, 2014.
[ 7 ] 钟群鹏, 赵子华. 断口学[ M ] . 北京: 高等教育出版社,
3 结论和建议
2006.
[ 8 ] 董义, 许江华. 测井车滚筒的强度分析及应用[ J ] . 专
滚筒材料的力学性能和化学成分不满足产品技
用汽车, 2009 ( 10 ): 57-59.
术要求, 滚筒轴壁厚不均匀, 滚筒轴身以及断口上残
[ 9 ] 王来智, 南建武, 张涛, 等.7000m 测井绞车滚筒强
余许多原始铸造缺陷, 导致滚筒的耐疲劳性能较差;
度及电磁场分析[ J ] . 机械工程师, 2021 ( 8 ): 126-129.
滚筒轴颈凹槽处存在应力集中, 在交变载荷的作用
摘 要 撰 写
摘要应该开门见山, 直接给出研究目的。摘 论; 对于研究观点类论文, 要把文章最主要的观点
要不应简单地重复题名中已出现过的信息, 不要 作为具体结果, 并给出结论; 对于综述类论文, 作
把引言和结论中叙述性的内容写入摘要, 在学科 者要表明自己的观点, 还应当给出对该学科领域
领域内专家和学者共知的内容不要写入摘要。对 发展具有指导性或前瞻性的意见。摘要的内容应
于科学实验类论文, 具体研究( 实验) 方法要包括 在正文中出现, 不能有作者未来的研究计划, 不能
实验用的主要设备和材料, 具体研究结果要包括 出现图、 表、 参考文献序号和缩写词, 尽量不要出
关键的实验数据; 对于研究方法类论文, 可将研究 现数学公式。为保证摘要的客观真实性, 摘要应
方法的主要过程作为具体结果, 然后再加一个结 采取第三人称写法。
4 6
