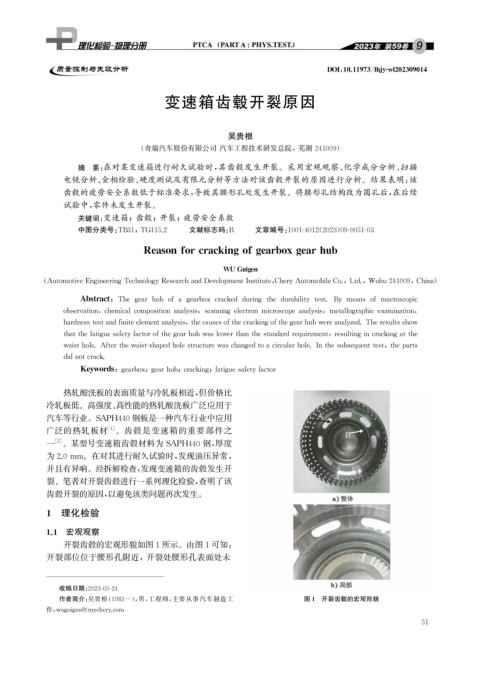

Page 67 - 理化检验-物理分册2023年第九期

DOI : 10.11973 / lh jy -wl202309014

变速箱齿毂开裂原因

吴贵根

( 奇瑞汽车股份有限公司 汽车工程技术研发总院, 芜湖 241009 )
摘 要: 在对某变速箱进行耐久试验时, 其齿毂发生开裂。采用宏观观察、 化学成分分析、 扫描
电镜分析、 金相检验、 硬度测试及有限元分析等方法对该齿毂开裂的原因进行分析。结果表明: 该
齿毂的疲劳安全系数低于标准要求, 导致其腰形孔处发生开裂。将腰形孔结构改为圆孔后, 在后续
试验中, 零件未发生开裂。

关键词: 变速箱; 齿毂; 开裂; 疲劳安全系数

中图分类号: TB31 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2023 ) 09-0051-03

Reasonforcrackin g of g earbox g earhub

WUGui g en

( AutomotiveEn g ineerin gTechnolo gyResearchandDevelo p mentInstitute , Cher yAutomobileCo. , Ltd. , Wuhu241009 , China )

Abstract : Theg earhub ofag earboxcracked durin gthedurabilit ytest.B y meansof macrosco p ic

observation , chemicalcom p ositionanal y sis , scannin gelectron microsco p eanal y sis , metallo g ra p hicexamination ,

hardnesstestandfiniteelementanal y sis , thecausesofthecrackin g ofthe g earhubwereanal y zed.Theresultsshow

thatthefati g uesafet y factorofthe g earhubwaslowerthanthestandardre q uirement , resultin g incrackin g atthe

waisthole.Afterthewaist-sha p edholestructurewaschan g edtoacircularhole.Inthesubse q uenttest , the p arts

didnotcrack.

Ke y words : earbox ; g earhub ; crackin g ; fati g uesafet y factor
g
热轧酸洗板的表面质量与冷轧板相近, 但价格比
冷轧板低。高强度、 高性能的热轧酸洗板广泛应用于
汽车等行业。 SAPH440钢板是一种汽车行业中应用
广泛的热轧板材 。齿毂是变速箱的重要部件之
[ 1 ]
一 。某型号变速箱齿毂材料为 SAPH440钢, 厚度
[ 2 ]

为2.0mm 。在对其进行耐久试验时, 发现油压异常,
并且有异响。经拆解检查, 发现变速箱的齿毂发生开
裂。笔者对开裂齿毂进行一系列理化检验, 查明了该
齿毂开裂的原因, 以避免该类问题再次发生。

1 理化检验

1.1 宏观观察
开裂齿毂的宏观形貌如图1所示。由图1可知:
开裂部位位于腰形孔附近, 开裂处腰形孔表面处未

收稿日期: 2023-05-24
作者简介: 吴贵根( 1983- ), 男, 工程师, 主要从事汽车制造工 图1 开裂齿毂的宏观形貌
作, wu g ui g en@m y cher y .com
