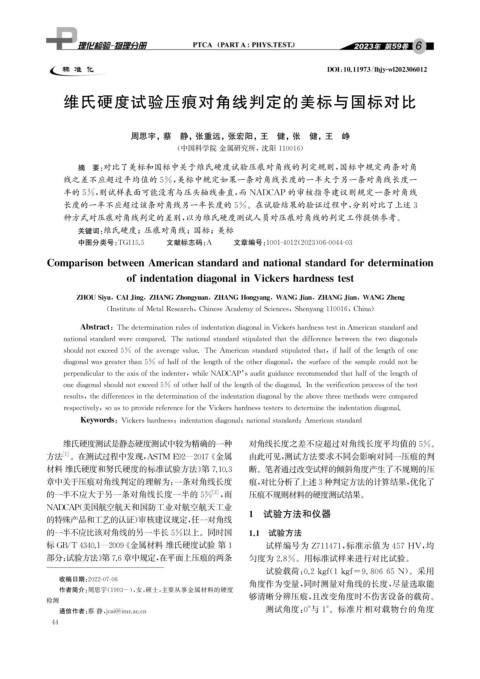

Page 60 - 理化检验-物理分册2023年第六期

DOI : 10.11973 / lh jy -wl202306012

维氏硬度试验压痕对角线判定的美标与国标对比

周思宇, 蔡 静, 张重远, 张宏阳, 王 健, 张 健, 王 峥

( 中国科学院 金属研究所, 沈阳 110016 )
摘 要: 对比了美标和国标中关于维氏硬度试验压痕对角线的判定规则, 国标中规定两条对角
线之差不应超过平均值的5% , 美标中规定如果一条对角线长度的一半大于另一条对角线长度一
半的5% , 则试样表面可能没有与压头轴线垂直, 而 NADCAP 的审核指导建议则规定一条对角线
长度的一半不应超过该条对角线另一半长度的5% 。在试验结果的验证过程中, 分别对比了上述3
种方式对压痕对角线判定的差别, 以为维氏硬度测试人员对压痕对角线的判定工作提供参考。
关键词: 维氏硬度; 压痕对角线; 国标; 美标

中图分类号: TG115.5 文献标志码: A 文章编号: 1001-4012 ( 2023 ) 06-0044-03

Com p arisonbetweenAmericanstandardandnationalstandardfordetermination

ofindentationdia g onalinVickershardnesstest

,
,
ZHOUSi y u , CAIJin g ZHANGZhon gy uan , ZHANGHon gy an g WANGJian , ZHANGJian , WANGZhen g

( InstituteofMetalResearch , ChineseAcadem y ofSciences , Shen y an g 110016 , China )

Abstract : Thedeterminationrulesofindentationdia g onalinVickershardnesstestinAmericanstandardand

nationalstandardwerecom p ared.Thenationalstandardsti p ulatedthatthedifferencebetweenthetwodia g onals

shouldnotexceed5% oftheavera g evalue.TheAmericanstandardsti p ulatedthat , ifhalfofthelen g thofone

dia g onalwas g reaterthan5% ofhalfofthelen g thoftheotherdia g onal , thesurfaceofthesam p lecouldnotbe

p er p endiculartotheaxisoftheindenter , whileNADCAP ’ saudit g uidancerecommendedthathalfofthelen g thof

onedia g onalshouldnotexceed5%ofotherhalfofthelen g thofthedia g onal.Intheverification p rocessofthetest

results , thedifferencesinthedeterminationoftheindentationdia g onalb y theabovethreemethodswerecom p ared

res p ectivel y , soasto p rovidereferencefortheVickershardnesstesterstodeterminetheindentationdia g onal.

Ke y words : Vickershardness ; indentationdia g onal ; nationalstandard ; Americanstandard
维氏硬度测试是静态硬度测试中较为精确的一种 对角线长度之差不应超过对角线长度平均值的5% 。

方法 。在测试过程中发现, ASTME92 — 2017 《 金属 由此可见, 测试方法要求不同会影响对同一压痕的判
[ 1 ]

材料 维氏硬度和努氏硬度的标准试验方法》 第7.10.3 断。笔者通过改变试样的倾斜角度产生了不规则的压
章中关于压痕对角线判定的理解为: 一条对角线长度 痕, 对比分析了上述3种判定方法的计算结果, 优化了
的一半不应大于另一条对角线长度一半的5% , 而 压痕不规则材料的硬度测试结果。
[ 2 ]
NADCAP ( 美国航空航天和国防工业对航空航天工业
的特殊产品和工艺的认证) 审核建议规定, 任一对角线 1 试验方法和仪器
的一半不应比该对角线的另一半长5 %以上。同时国 1.1 试验方法

1
标 GB / T4340. — 2009 《 金属材料 维氏硬度试验 第1 试样编号为 Z711471 , 标准示值为457HV , 均
部分: 试验方法》 第7.章中规定, 在平面上压痕的两条 匀度为2.8% 。用标准试样来进行对比试验。
6
试验载荷: 0.2k g f ( 1k g f=9.80665N )。采用

收稿日期: 2022-07-06
角度作为变量, 同时测量对角线的长度, 尽量选取能
作者简介: 周思宇( 1993- ), 女, 硕士, 主要从事金属材料的硬度
检测 够清晰分辨压痕, 且改变角度时不伤害设备的载荷。
测试角度: 0° 与1° 。标准片相对载物台的角度

通信作者: 蔡 静, j cai@imr.ac.cn
4 4
