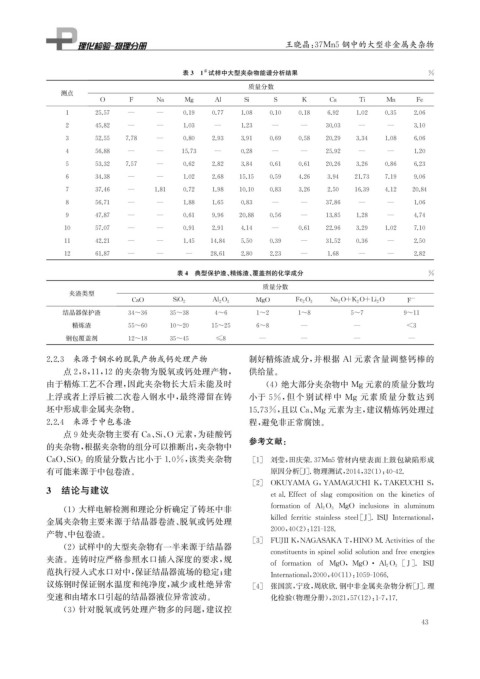

Page 59 - 理化检验-物理分册2023年第六期

王晓晶: 37Mn5钢中的大型非金属夹杂物

表3 1 试样中大型夹杂物能谱分析结果 %
#
质量分数
测点
O F Na M g Al Si S K Ca Ti Mn Fe
1 25.57 — — 0.19 0.77 1.08 0.10 0.18 6.92 1.02 0.35 2.06
2 45.82 — — 1.03 — 1.23 — — 30.03 — — 3.10
3 52.55 7.78 — 0.80 2.93 3.91 0.69 0.58 20.29 3.34 1.08 6.06
4 56.88 — — 15.73 — 0.28 — — 25.92 — — 1.20
5 53.32 7.57 — 0.62 2.82 3.84 0.61 0.61 20.26 3.26 0.86 6.23
6 34.38 — — 1.02 2.68 15.15 0.59 4.26 3.94 21.73 7.19 9.06
7 37.46 — 1.81 0.72 1.98 10.10 0.83 3.26 2.50 16.39 4.12 20.84
8 56.71 — — 1.88 1.65 0.83 — — 37.86 — — 1.06
9 47.87 — — 0.61 9.96 20.88 0.56 — 13.85 1.28 — 4.74
10 57.07 — — 0.91 2.91 4.14 — 0.61 22.96 3.29 1.02 7.10
11 42.21 — — 1.45 14.84 5.50 0.39 — 31.52 0.36 — 2.50
12 61.87 — — — 28.61 2.80 2.23 — 1.68 — — 2.82

表4 典型保护渣、 精炼渣、 覆盖剂的化学成分 %
质量分数
夹渣类型
CaO SiO 2 Al 2 O 3 M g O Fe 2 O 3 Na 2 O+K 2 O+Li 2 O F -
结晶器保护渣 34~36 35~38 4~6 1~2 1~8 5~7 9~11
精炼渣 55~60 10~20 15~25 6~8 — — <3
钢包覆盖剂 12~18 35~45 ≤8 — — — —

2.2.3 来源于钢水的脱氧产物或钙处理产物 制好精炼渣成分, 并根据 Al元素含量调整钙棒的
点2 , 8 , 11 , 12的夹杂物为脱氧或钙处理产物, 供给量。
由于精炼工艺不合理, 因此夹杂物长大后未能及时 ( 4 )绝大部分夹杂物中 M g 元素的质量分数均

上浮或者上浮后被二次卷入钢水中, 最终滞留在铸 小于 5% , 但个别试样中 M g 元素质量分数达到
坯中形成非金属夹杂物。 15.73% , 且以 Ca 、 M g 元素为主, 建议精炼钙处理过
2.2.4 来源于中包卷渣 程, 避免非正常腐蚀。
点9处夹杂物主要有 Ca 、 Si 、 O 元素, 为硅酸钙
的夹杂物, 根据夹杂物的组分可以推断出, 夹杂物中 参考文献:
的质量分数占比小于1.0% , 该类夹杂物 [ 1 ] 刘莹, 田庆荣.37Mn5管材内壁表面上鼓包缺陷形成
CaO 、 SiO 2
有可能来源于中包卷渣。 原因分析[ J ] . 物理测试, 2014 , 32 ( 1 ): 40-42.

[ 2 ] OKUYAMA G , YAMAGUCHIK , TAKEUCHIS ,
3 结论与建议
etal.Effectofsla gcom p ositiononthekineticsof

( 1 )大样电解检测和理论分析确定了铸坯中非 formationof Al 2O 3 M g O inclusionsin aluminum

金属夹杂物主要来源于结晶器卷渣、 脱氧或钙处理 killedferriticstainlesssteel [ J ] .ISIJInternational ,

2000 , 40 ( 2 ): 121-128.
产物、 中包卷渣。
[ 3 ] FUJIIK , NAGASAKAT , HINO M.Activitiesofthe

( 2 )试样中的大型夹杂物有一半来源于结晶器
constituentsins p inelsolidsolutionandfreeener g ies
夹渣。连铸时应严格参照水口插入深度的要求, 规
[
offormation of M g O , M g O · Al 2O 3 J ] .ISIJ
范执行浸入式水口对中, 保证结晶器流场的稳定; 建
International , 2000 , 40 ( 11 ): 1059-1066.
议炼钢时保证钢水温度和纯净度, 减少或杜绝异常 [ 4 ] 张国滨, 宁玫, 周欣欣. 钢中非金属夹杂物分析[ J ] . 理
变速和由堵水口引起的结晶器液位异常波动。 化检验( 物理分册), 2021 , 57 ( 12 ): 1-7 , 17.

( 3 )针对脱氧或钙处理产物多的问题, 建议控
3
4
