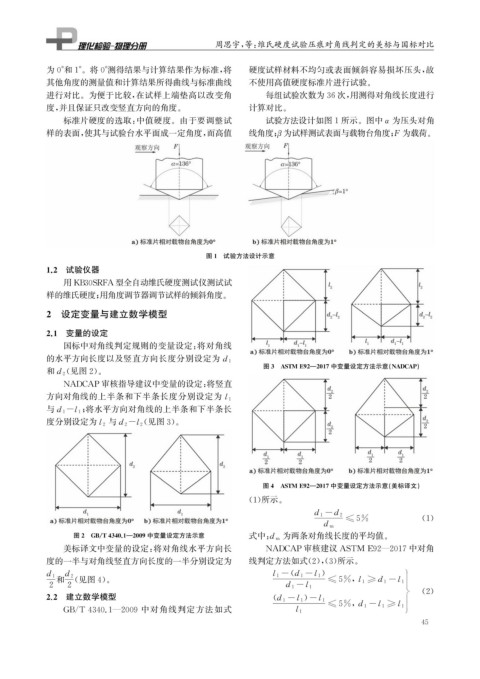

Page 61 - 理化检验-物理分册2023年第六期

周思宇, 等: 维氏硬度试验压痕对角线判定的美标与国标对比

为0° 和1° 。将0° 测得结果与计算结果作为标准, 将 硬度试样材料不均匀或表面倾斜容易损坏压头, 故
其他角度的测量值和计算结果所得曲线与标准曲线 不使用高值硬度标准片进行试验。
进行对比。为便于比较, 在试样上端垫高以改变角 每组试验次数为36次, 用测得对角线长度进行
度, 并且保证只改变竖直方向的角度。 计算对比。
标准片硬度的选取: 中值硬度。由于要调整试 试验方法设计如图1所示。图中α 为压头对角
样的表面, 使其与试验台水平面成一定角度, 而高值 线角度; 为试样测试表面与载物台角度; F 为载荷。
β

图1 试验方法设计示意
1.2 试验仪器
用 KB30SRFA 型全自动维氏硬度测试仪测试试
样的维氏硬度; 用角度调节器调节试样的倾斜角度。

2 设定变量与建立数学模型

2.1 变量的设定
国标中对角线判定规则的变量设定: 将对角线

的水平方向长度以及竖直方向长度分别设定为d 1
图3 ASTME92 — 2017中变量设定方法示意( NADCAP )

( 见图2 )。
和d 2
NADCAP审核指导建议中变量的设定: 将竖直
方向对角线的上半条和下半条长度分别设定为l 1
; 将水平方向对角线的上半条和下半条长
与d 1-l 1
( 见图3 )。
度分别设定为 l 2 与d 2- l 2

图4 ASTME92 — 2017中变量设定方法示意( 美标译文)

( 1 ) 所示。

d 1-d 2
≤5% ( 1 )
d m

图2 GB / T4340.1 — 2009中变量设定方法示意 为两条对角线长度的平均值。
式中: d m

美标译文中变量的设定: 将对角线水平方向长 NADCAP审核建议 ASTME92 — 2017中对角
度的一半与对角线竖直方向长度的一半分别设定为 线判定方法如式( 2 ),( 3 ) 所示。
( )
和 ( 见图4 )。
d 1 d 2 l 1- d 1- l 1
2 2 d 1- l 1 ≤5% , l 1 ≥d 1- l 1
2.2 建立数学模型 ( d 1- l 1 - l 1 ( 2 )
)

GB / T4340.1 — 2009 中对角线判定方法如式 l 1 ≤5% , d 1- l 1 ≥l 1
