Page 65 - 理化检验-物理分册2023年第六期

刘在康, 等: 废水厌氧预处理系统304不锈钢压力管道腐蚀原因

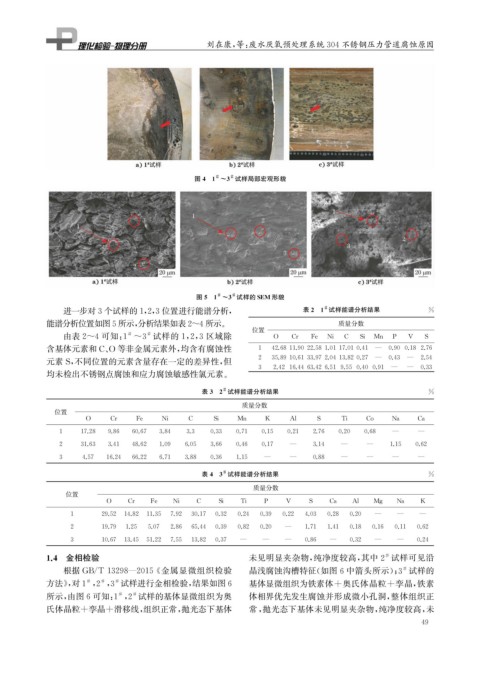

图4 1 ~3 试样局部宏观形貌
#
#

#
#
图5 1 ~3 试样的SEM 形貌
#
进一步对3个试样的1 , 2 , 3位置进行能谱分析, 表2 1 试样能谱分析结果 %
能谱分析位置如图5所示, 分析结果如表2~4所示。 质量分数
位置
由表2~4可知: 1 ~3 试样的1 , 2 , 3区域除 O Cr Fe Ni C Si Mn P V S
#
#
含基体元素和 C 、 O 等非金属元素外, 均含有腐蚀性 1 42.6811.9022.581.0117.010.41 — 0.90 0.18 2.76
元素 S , 不同位置的元素含量存在一定的差异性, 但 2 35.8910.6133.972.0413.820.27 — 0.43 — 2.54
3 2.42 16.4463.426.51 9.55 0.40 0.91 — — 0.33
均未检出不锈钢点腐蚀和应力腐蚀敏感性氯元素。
表3 2 试样能谱分析结果 %
#
质量分数
位置
O Cr Fe Ni C Si Mn K Al S Ti Co Na Ca
1 17.28 9.86 60.67 3.84 3.3 0.33 0.71 0.15 0.21 2.76 0.20 0.68 — —
2 31.63 3.41 48.62 1.09 6.05 3.66 0.46 0.17 — 3.14 — — 1.15 0.62
3 4.57 16.24 66.22 6.71 3.88 0.36 1.15 — — 0.88 — — — —
表4 3 试样能谱分析结果 %
#
质量分数
位置
O Cr Fe Ni C Si Ti P V S Ca Al M g Na K
1 29.52 14.82 11.35 7.92 30.17 0.32 0.24 0.39 0.22 4.03 0.28 0.20 — — —
2 19.79 1.25 5.07 2.86 65.44 0.39 0.82 0.20 — 1.71 1.41 0.18 0.16 0.11 0.62
3 10.67 13.45 51.22 7.55 13.82 0.37 — — — 0.86 — 0.32 — — 0.24
1.4 金相检验 未见明显夹杂物, 纯净度较高, 其中2 试样可见沿
#

根据 GB / T13298 — 2015 《 金属显微组织检验 晶浅腐蚀沟槽特征( 如图6中箭头所示); 3 试样的
#
# # # 基体显微组织为铁素体+奥氏体晶粒+孪晶, 铁素
方法》, 对1 , 2 , 3 试样进行金相检验, 结果如图6
所示, 由图6可知: 1 , 2 试样的基体显微组织为奥 体相界优先发生腐蚀并形成微小孔洞, 整体组织正
#
#
氏体晶粒+孪晶+滑移线, 组织正常, 抛光态下基体 常, 抛光态下基体未见明显夹杂物, 纯净度较高, 未
9
4
