Page 69 - 理化检验-物理分册2023年第六期

熊明华, 等: 铝壳体拔孔微裂纹形成原因

1.4 低倍检验 2009 《 金属材料维氏硬度试验 第 1 部分: 试验方
将1 , 2 , 3 试样分别沿纵面剖开, 磨抛试样 法》 进行测试, 结果如表4所示, 可以看出黑色区域
#
#
#
后, 用 15% ( 体积分数) 的 NaOH 溶液浸泡试样 硬度比基体硬度低。

2min , 再将试样置于光学显微镜下观察, 结果如
图5~7所示, 其中1 试样存在黑色异常区域, 经确
#
认黑色部位为过烧区域 [ 11 ] 。

图7 3 试样纵面低倍形貌
#
表4 1 试样不同部位硬度测试结果 HV
#
黑色区域硬度 焊缝硬度 基体硬度
图5 1 试样纵面低倍形貌
#
57.4 , 60.0 , 59.7 87.7 , 92.8 , 86.8 70.2 , 69.7 , 79.4
1.6 金相检验
对1 , 2 , 3 试样分别进行磨光、 抛光, 并用
#
#
#
体积分数 为 0.5% 的 氢 氟 酸 分 别 对 试 样 进 行 腐
蚀, 利用光学显微镜对试样进行金相检验 [ 12 ] , 结

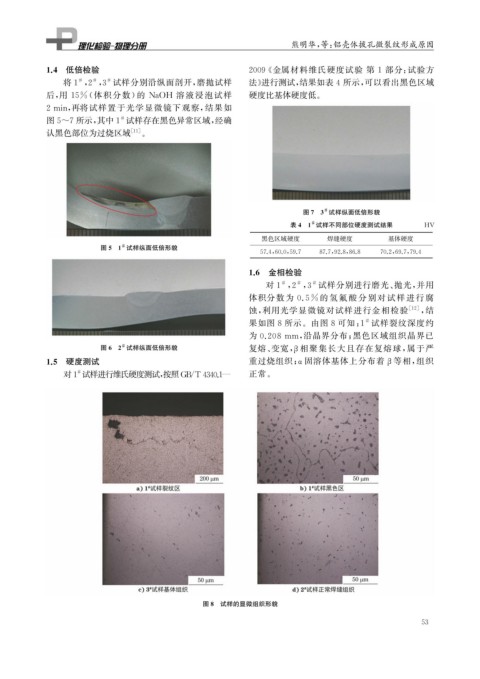

果如图 8 所示。由图 8 可知: 1 试样裂纹深度约
#

为 0.208mm , 沿晶界分布; 黑色区域组织晶界已
#
图6 2 试样纵面低倍形貌 复熔、 变宽, 相聚集长大且存在复熔球, 属于严
β
1.5 硬度测试 重过烧组织; α固溶体基体上分布着 β 等相, 组织

#
对1 试样进行维氏硬度测试, 按照 GB / T4340.1 — 正常。

图8 试样的显微组织形貌

3
5
