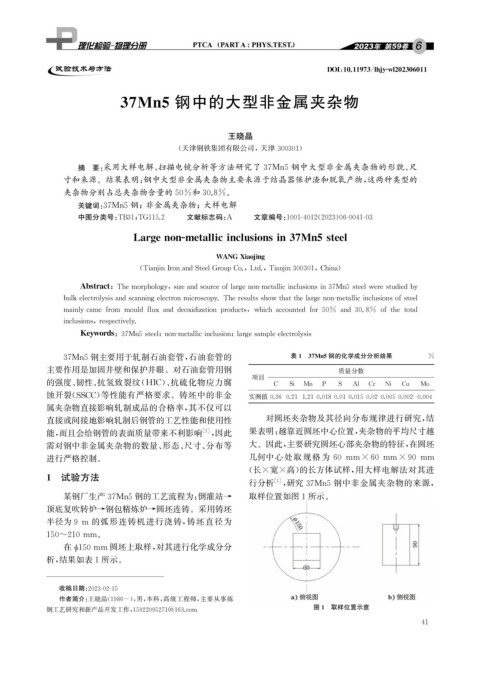

Page 57 - 理化检验-物理分册2023年第六期
P. 57
DOI : 10.11973 / lh jy -wl202306011
37Mn5 钢中的大型非金属夹杂物
王晓晶
( 天津钢铁集团有限公司, 天津 300301 )
摘 要: 采用大样电解、 扫描电镜分析等方法研究了37Mn5钢中大型非金属夹杂物的形貌、 尺
寸和来源。结果表明: 钢中大型非金属夹杂物主要来源于结晶器保护渣和脱氧产物, 这两种类型的
夹杂物分别占总夹杂物含量的50%和30.8% 。
关键词: 37Mn5钢; 非金属夹杂物; 大样电解
中图分类号: TB31 ; TG115.2 文献标志码: A 文章编号: 1001-4012 ( 2023 ) 06-0041-03
Lar g enon-metallicinclusionsin37Mn5steel
WANGXiao j in g
( Tian j in IronandSteelGrou pCo. , Ltd. , Tian j in300301 , China )
Abstract : Themor p holo gy , sizeandsourceoflar g enon-metallicinclusionsin37Mn5steelwerestudiedb y
bulkelectrol y sisandscannin g electronmicrosco py .Theresultsshowthatthelar g enon-metallicinclusionsofsteel
mainl y camefrom mouldfluxanddeoxidizationp roducts , whichaccountedfor50% and30.8% ofthetotal
inclusions , res p ectivel y .
Ke y words : 37Mn5steel ; non-metallicinclusion ; lar g esam p leelectrol y sis
37Mn5钢主要用于轧制石油套管, 石油套管的 表1 37Mn5钢的化学成分分析结果 %
主要作用是加固井壁和保护井眼。对石油套管用钢 质量分数
项目
的强度、 韧性、 抗氢致裂纹( HIC )、 抗硫化物应力腐 C Si Mn P S Al Cr Ni Cu Mo
蚀开裂( SSCC ) 等性能有严格要求。铸坯中的非金 实测值 0.36 0.21 1.210.0180.010.0150.020.0050.002 0.004
属夹杂物直接影响轧制成品的合格率, 其不仅可以
直接或间接地影响轧制后钢管的工艺性能和使用性 对圆坯夹杂物及其径向分布规律进行研究, 结
能, 而且会给钢管的表面质量带来不利影响 [ 1 ] , 因此 果表明: 越靠近圆坯中心位置, 夹杂物的平均尺寸越
需对钢中非金属夹杂物的数量、 形态、 尺寸、 分布等 大。因此, 主要研究圆坯心部夹杂物的特征, 在圆坯
进行严格控制。 几何中心处取规格为 60 mm×60 mm×90 mm
( 长×宽×高) 的长方体试样, 用大样电解法对其进
1 试验方法
行分析 [ 1 ] , 研究37Mn5 钢中非金属夹杂物的来源,
某钢厂生产37Mn5钢的工艺流程为: 倒灌站→ 取样位置如图1所示。
顶底复吹转炉→钢包精炼炉→圆坯连铸。采用铸坯
半径为9m 的弧形连铸机进行浇铸, 铸坯直径为
150~210mm 。
在 150mm 圆坯上取样, 对其进行化学成分分
ϕ
析, 结果如表1所示。
收稿日期: 2023-02-15
作者简介: 王晓晶( 1986- ), 男, 本科, 高级工程师, 主要从事炼
图1 取样位置示意
钢工艺研究和新产品开发工作, 15922095271@163.com
1
4
