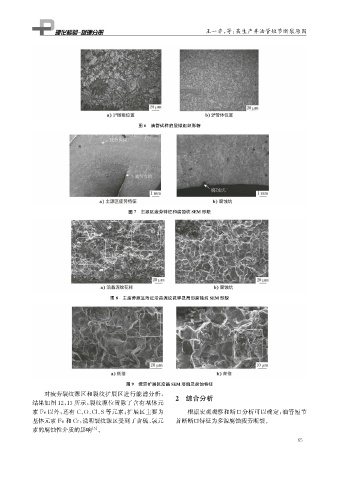

Page 81 - 理化检验-物理分册2023年第四期

王一非, 等: 某生产井油管短节断裂原因

图6 油管试样的显微组织形貌

图7 主源区疲劳特征和腐蚀坑SEM 形貌

图8 主疲劳源区附近沿晶泥纹花样及局部腐蚀坑SEM 形貌

图9 疲劳扩展区沿晶SEM 形貌及腐蚀特征
对疲劳裂纹源区和裂纹扩展区进行能谱分析, 2 综合分析
结果如图12 , 13所示, 裂纹源位置除了含有基体元
素 Fe以外, 还有 C 、 O 、 Cl 、 S等元素; 扩展区主要为 根据宏观观察和断口分析可以确定, 油管短节
基体元素 Fe和 Cr , 说明裂纹源区受到了含硫、 氯元 首断断口特征为多源腐蚀疲劳断裂。
素的腐蚀性介质的影响 [ 5 ] 。
6 5
