陈东俊, 等: GCr15钢轴套断裂原因

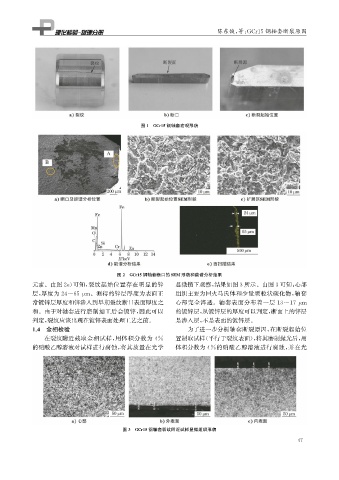

图1 GCr15钢轴套宏观形貌

图2 GCr15钢轴套断口的SEM 形貌和能谱分析结果
元素。由图2e ) 可知, 裂纹起始位置存在明显的锌 显微镜下观察, 结果如图3所示。由图3可知: 心部

层, 厚度为24~65 μ m 。测得的锌层厚度为表面正 组织主要为回火马氏体和少量颗粒状碳化物, 轴套

常镀锌层厚度和锌渗入到早期裂纹断口表面厚度之 心部完全淬透。轴套表面分布着一层 13~17 μ m
和。由于对轴套进行磨削加工后会镀锌, 因此可以 的镀锌层, 从镀锌层的厚度可以判定, 断面上的锌层
判定, 裂纹应该出现在镀锌表面处理工艺之前。 是渗入层, 不是表面的镀锌层。
1.4 金相检验 为了进一步分析轴套断裂原因, 在断裂起始位
置制取试样( 平行于裂纹表面), 将其磨制抛光后, 用
在裂纹附近截取金相试样, 用体积分数为 4%
的硝酸乙醇溶液对试样进行腐蚀, 将其放置在光学 体积分数为4% 的硝酸乙醇溶液进行腐蚀, 并在光

图3 GCr15钢轴套裂纹附近试样显微组织形貌
