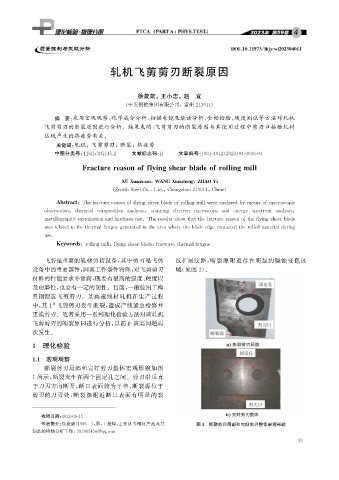

Page 59 - 理化检验-物理分册2023年第四期

DOI : 10.11973 / lh jy -wl202304011

轧机飞剪剪刃断裂原因

徐旋旋, 王小忠, 赵 宜

( 中天钢铁集团有限公司, 常州 213011 )
摘 要: 采用宏观观察、 化学成分分析、 扫描电镜及能谱分析、 金相检验、 硬度测试等方法对轧机
飞剪剪刃的断裂原因进行分析。结果表明: 飞剪剪刃的断裂原因与其使用过程中剪刃口接触轧材

区域产生的热疲劳有关。
关键词: 轧机; 飞剪剪刃; 断裂; 热疲劳

中图分类号: TB31 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2023 ) 04-0043-03

Fracturereasonoffl y in g shearbladeofrollin gmill

XUXuanxuan , WANGXiaozhon g ZHAOYi
,

( ZenithSteelCo. , Ltd. , Chan g zhou213011 , China )

Abstract : Thefracturecausesoffl y in gshearbladeofrollin gmillwereanal y zedb ymeansofmacrosco p ic

observation , chemical com p osition anal y sis , scannin g electron microsco p e and ener gy s p ectrum anal y sis ,

metallo g ra p hicexaminationandhardnesstest.Theresultsshowthatthefracturereasonofthefl y in gshearblade

wasrelatedtothethermalfati g ueg eneratedintheareawherethebladeed g econtactedtherolledmaterialdurin g
use.

Ke y words : rollin gmill ; fl y in g shearblade ; fracture ; thermalfati g ue
飞剪是重要的轧材剪切设备, 其中剪刃是飞剪 纹扩展纹路, 断裂源附近存在明显的烧蚀变色区
设备中的重要部件, 因其工作条件特殊, 对飞剪剪刃 域( 见图2 )。
材料的性能要求非常高, 既要有很高的强度、 硬度以
及耐磨性, 也要有一定的韧性。目前, 一般使用工模
具钢制造飞剪剪刃。某高速线材轧机在生产过程
中, 其1 飞剪剪刃发生断裂, 造成产线紧急检修并
#
更换剪刃。笔者采用一系列理化检验方法对该轧机
飞剪剪刃的断裂原因进行分析, 以防止该类问题再
次发生。

1 理化检验

1.1 宏观观察
断裂剪刃局部和完好剪刃整体宏观形貌如图
1所示, 断裂发生在两个固定孔之间。剪刃沿垂直
于刀刃方向断开, 断口表面较为平整, 断裂源位于
剪刃的刀刃处, 断裂源附近断口表面有明显的裂

收稿日期: 2022-06-15
作者简介: 徐旋旋( 1986- ), 男, 工程师, 主要从事钢材产品及其 图1 断裂剪刃局部和完好剪刃整体宏观形貌

制品的检测分析工作, 383985456@ qq .com
4 3
