Page 34 - 理化检验-物理分册2022年第八期

邓向阳, 等: C70S6 非调质钢胀断连杆的制造工艺及其实物质量

测定 C70S6非调质钢的碳含量为0.70% , 其 CCT
曲线与共析钢转变曲线相近, 在转变过程中只产生了
珠光体与马氏体, 而无贝氏体转变。经过充分奥氏体
化的 C70S6非调质钢在不同的冷却速率下连续冷却
时, 主要发生的相变为奥氏体向珠光体转变( A→P )。
2.3 显微组织变化
试样经过砂纸打磨、 抛光后, 用体积分数为 4%
的硝酸乙醇溶液侵蚀 5~10s , 直至表面变灰为止,

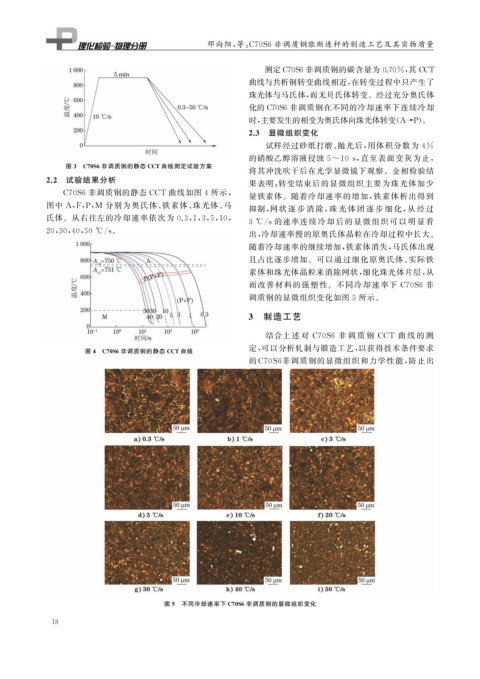

图 3 C70S6 非调质钢的静态 CCT 曲线测定试验方案
将其冲洗吹干后在光学显微镜下观察。金相检验结
2.2 试验结果分析 果表明: 转变结束后的显微组织主要为珠光体加少
C70S6 非调质钢的静态 CCT 曲线如图 4 所示, 量铁素体。随着冷却速率的增加, 铁素体析出得到
图中 A , F , P , M 分别为奥氏体、 铁素体、 珠光体、 马 抑制, 网状 逐 步 消 除, 珠 光 体 团 逐 步 细 化, 从 经 过
氏体。从右往左的冷却速率依次为 0.3 , 1 , 3 , 5 , 10 ,
3 ℃ / s的速率连续冷却后的显微组织可 以 明 显 看
20 , 30 , 40 , 50 ℃ / s 。 出, 冷却速率慢的原奥氏体晶粒在冷却过程中长大。

随着冷却速率的继续增加, 铁素体消失, 马氏体出现
且占比逐步增加。可以通过细化原奥氏体、 实际铁
素体和珠光体晶粒来消除网状, 细化珠光体片层, 从
而改善材料的强塑性。不同冷却速率下 C70S6 非
调质钢的显微组织变化如图 5 所示。
3 制造工艺

结合上 述 对 C70S6 非 调 质 钢 CCT 曲 线 的 测
定, 可以分析轧制与锻造工艺, 以获得技术条件要求
图 4 C70S6 非调质钢的静态 CCT 曲线
的C70S6 非调质钢的显微组织和力学性能, 防止出

图 5 不同冷却速率下 C70S6 非调质钢的显微组织变化

1 8
