Page 31 - 理化检验-物理分册2022年第八期

杜艳华, 等: 钴块镀镍层金相检验试样制备方法

特性, 对强腐蚀剂、 溶剂和加热的腐蚀剂都有较好 具有边缘保护作用, 但属于热塑性树脂, 在成型过
的抗腐蚀性, 为硬质热镶料, 价格更高。 3 电木粉 程中只发生物理变化而没有化学变化。这一过程
#
为热固性镶样粉, 适合于普通样品的镶嵌, 具有边 可以重复进行, 也就是说, 当到达软化温度时热塑
缘保护特性, 属 于 普 通 热 镶 料。 1 电 木 粉 虽 然 也 性树脂就会流动。
#

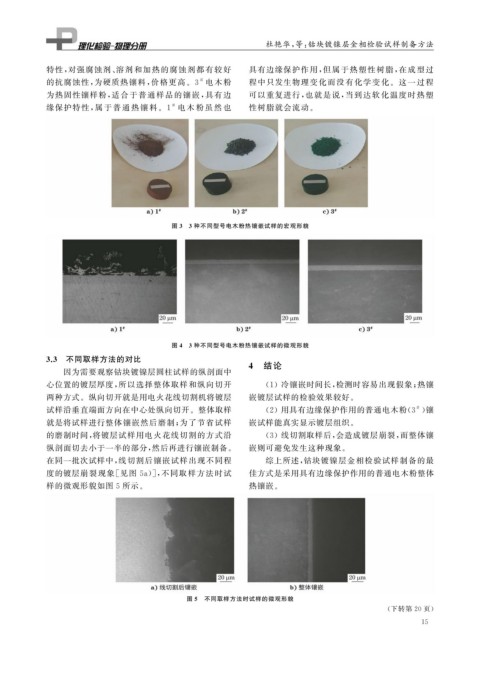

图 3 3 种不同型号电木粉热镶嵌试样的宏观形貌

图 4 3 种不同型号电木粉热镶嵌试样的微观形貌
3.3 不同取样方法的对比
因为需要观察钴块镀镍层圆柱试样的纵剖面中 4 结论
心位置的镀层厚度, 所以选择整体取样和纵向切开 ( 1 )冷镶嵌时间长, 检测时容易出现假象; 热镶

两种方式。纵向切开就是用电火花线切割机将镀层 嵌镀层试样的检验效果较好。
试样沿垂直端面方向在中心处纵向切开。整体取样 ( 2 )用具有边缘保护作用的普通电木粉( 3 ) 镶

#
就是将试样进行整体镶嵌然后磨制; 为了节省试样 嵌试样能真实显示镀层组织。

的磨制时间, 将镀层试样用电火花线切割的方式沿 ( 3 )线切割取样后, 会造成镀层崩裂, 而整体镶
纵剖面切去小于一半的部分, 然后再进行镶嵌制备。 嵌则可避免发生这种现象。
在同一批次试样中, 线切割后镶嵌试样出现不同程 综上所述, 钴块镀镍层金相检验试样制备的最
度的镀层崩裂现象[ 见图 5a )], 不同取样方法时试 佳方式是采用具有边缘保护作用的普通电木粉整体
样的微观形貌如图 5 所示。 热镶嵌。

图 5 不同取样方法时试样的微观形貌
( 下转第 20 页)
1 5
