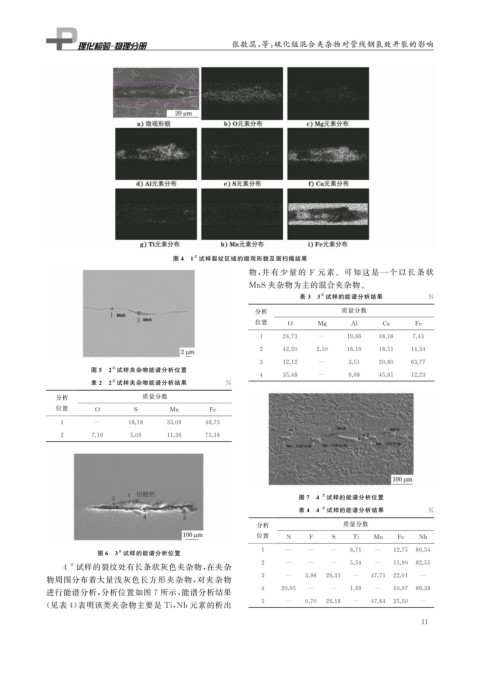

Page 27 - 理化检验-物理分册2022年第八期

张敬蕊, 等: 硫化锰混合夹杂物对管线钢氢致开裂的影响

#
图 4 1 试样裂纹区域的微观形貌及面扫描结果
物, 并 有 少 量 的 F 元 素。可 知 这 是 一 个 以 长 条 状
MnS 夹杂物为主的混合夹杂物。
表 3 3 试样的能谱分析结果 %
#
分析 质量分数
位置 O M g Al Ca Fe
1 24.73 — 19.66 48.18 7.43
2 42.20 2.50 16.19 18.51 14.34
3 12.12 — 3.51 20.60 63.77
#
图 5 2 试样夹杂物能谱分析位置
4 35.48 — 6.68 45.61 12.23
表 2 2 试样夹杂物能谱分析结果 %
#
分析 质量分数
位置 O S Mn Fe
1 — 18.18 33.09 48.73
2 7.19 5.09 11.36 75.16

图 7 4 # 试样的能谱分析位置

表 4 4 # 试样的能谱分析结果 %
分析 质量分数
位置
N F S Ti Mn Fe Nb
图 6 3 试样的能谱分析位置 1 — — — 6.71 — 12.75 80.54
#
2 — — — 5.54 — 11.90 82.55
4 试样的裂纹处有长条状灰色夹杂物, 在夹杂
#
物周围分布着大量浅灰色长方形夹杂物, 对夹杂物 3 — 3.96 26.31 — 47.71 22.01 —
进行能谱分析, 分析位置如图 7 所示, 能谱分析结果 4 20.95 — — 1.69 — 10.97 66.38
( 见表4 ) 表明该类夹杂物主要是 Ti , Nb元素的析出 5 — 0.70 26.16 — 47.64 25.50 —

1 1
