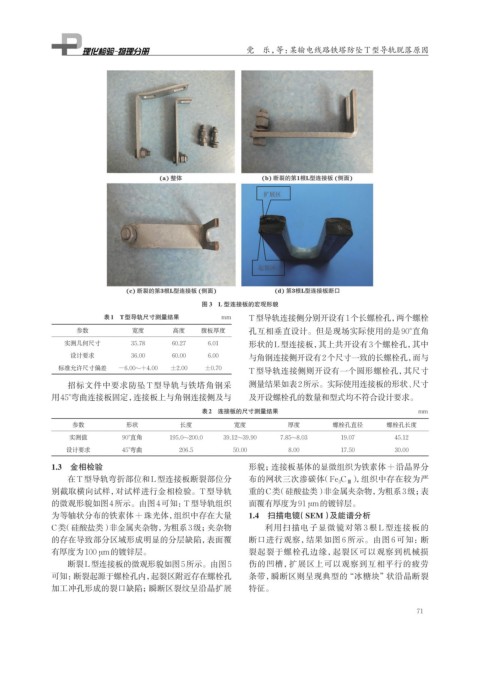

图 3 L 型连接板的宏观形貌
表1 T型导轨尺寸测量结果 mm T型导轨连接侧分别开设有1个长螺栓孔，两个螺栓
参数 宽度 高度 腹板厚度 孔互相垂直设计。但是现场实际使用的是90°直角
实测几何尺寸 35.78 60.27 6.01 形状的L型连接板，其上共开设有3个螺栓孔，其中
设计要求 36.00 60.00 6.00 与角钢连接侧开设有2个尺寸一致的长螺栓孔， 而与
标准允许尺寸偏差 －6.00~+4.00 ±2.00 ±0.70
T型导轨连接侧则开设有一个圆形螺栓孔，其尺寸
招标文件中要求防坠T型导轨与铁塔角钢采 测量结果如表2所示。实际使用连接板的形状、 尺寸
用45°弯曲连接板固定，连接板上与角钢连接侧及与 及开设螺栓孔的数量和型式均不符合设计要求。
表2 连接板的尺寸测量结果 mm
参数 形状 长度 宽度 厚度 螺栓孔直径 螺栓孔长度
实测值 90°直角 195.0~200.0 39.12~39.90 7.85~8.03 19.07 45.12
设计要求 45°弯曲 206.5 50.00 8.00 17.50 30.00

1.3 金相检验 形貌；连接板基体的显微组织为铁素体+沿晶界分
在T型导轨弯折部位和L型连接板断裂部位分 布的网状三次渗碳体（Fe 3 C Ⅲ ），组织中存在较为严
别截取横向试样，对试样进行金相检验。T型导轨 重的C类 （硅酸盐类）非金属夹杂物，为粗系3级；表
的微观形貌如图4所示。由图4可知：T型导轨组织 面覆有厚度为91 μm的镀锌层。
为等轴状分布的铁素体+珠光体，组织中存在大量 1.4 扫描电镜 （SEM）及能谱分析
C类 （硅酸盐类）非金属夹杂物，为粗系3级；夹杂物 利用扫描电子显微镜对第 3 根 L 型连接板的
的存在导致部分区域形成明显的分层缺陷，表面覆 断口进行观察，结果如图 6 所示。由图 6 可知：断
有厚度为100 μm的镀锌层。 裂起裂于螺栓孔边缘，起裂区可以观察到机械损

断裂L型连接板的微观形貌如图5所示。由图5 伤的凹槽，扩展区上可以观察到互相平行的疲劳
可知：断裂起源于螺栓孔内，起裂区附近存在螺栓孔 条带，瞬断区则呈现典型的“冰糖块”状沿晶断裂
加工冲孔形成的裂口缺陷；瞬断区裂纹呈沿晶扩展 特征。
