Page 83 - 理化检验-物理分册2025年第四期
P. 83
陈 兴，等：带钢卷取擦伤缺陷在不同工序下的微观特征

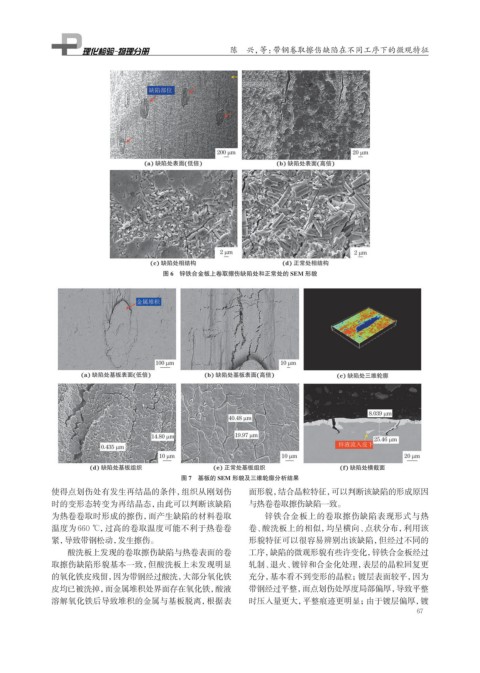

图 6 锌铁合金板上卷取擦伤缺陷处和正常处的 SEM 形貌
图 7 基板的 SEM 形貌及三维轮廓分析结果
使得点划伤处有发生再结晶的条件，组织从刚划伤 面形貌，结合晶粒特征，可以判断该缺陷的形成原因
时的变形态转变为再结晶态，由此可以判断该缺陷 与热卷卷取擦伤缺陷一致。
为热卷卷取时形成的擦伤，而产生缺陷的材料卷取 锌铁合金板上的卷取擦伤缺陷表现形式与热
温度为660 ℃， 过高的卷取温度可能不利于热卷卷 卷、酸洗板上的相似，均呈横向、点状分布，利用该
紧，导致带钢松动，发生擦伤。 形貌特征可以很容易辨别出该缺陷，但经过不同的
酸洗板上发现的卷取擦伤缺陷与热卷表面的卷 工序，缺陷的微观形貌有些许变化，锌铁合金板经过
取擦伤缺陷形貌基本一致，但酸洗板上未发现明显 轧制、退火、镀锌和合金化处理，表层的晶粒回复更
的氧化铁皮残留，因为带钢经过酸洗，大部分氧化铁 充分，基本看不到变形的晶粒；镀层表面较平，因为
皮均已被洗掉，而金属堆积处界面存在氧化铁，酸液 带钢经过平整，而点划伤处厚度局部偏厚，导致平整
溶解氧化铁后导致堆积的金属与基板脱离，根据表 时压入量更大，平整痕迹更明显；由于镀层偏厚，镀
67
