党 乐，等：某输电线路铁塔防坠T型导轨脱落原因

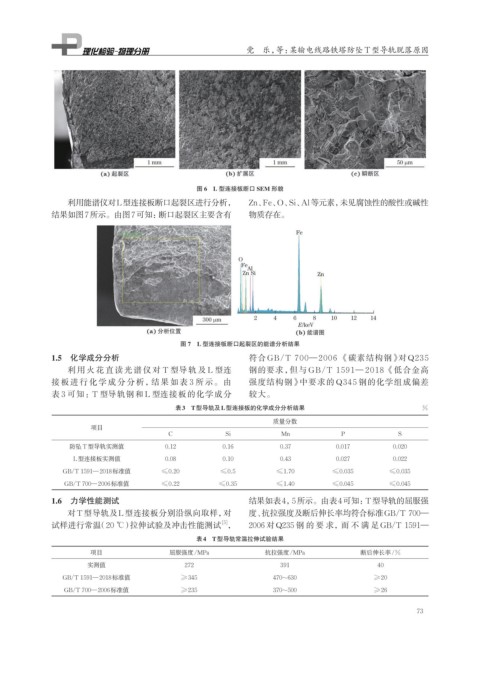

图 6 L 型连接板断口 SEM 形貌
利用能谱仪对L型连接板断口起裂区进行分析， Zn、Fe、O、Si、Al等元素，未见腐蚀性的酸性或碱性
结果如图7所示。由图7可知：断口起裂区主要含有 物质存在。

图 7 L 型连接板断口起裂区的能谱分析结果
1.5 化学成分分析 符合 GB/T 700—2006 《碳素结构钢》对 Q235
利用火花直读光谱仪对 T 型导轨及 L 型连 钢的要求，但与 GB/T 1591— 2018 《低合金高
接板进行化学成分分析，结果如表 3 所示。由 强度结构钢》中要求的 Q345 钢的化学组成偏差
表 3 可知：T 型导轨钢和 L 型连接板的化学成分 较大。
表3 T型导轨及L型连接板的化学成分分析结果 %

质量分数
项目
C Si Mn P S
防坠T型导轨实测值 0.12 0.16 0.37 0.017 0.020
L型连接板实测值 0.08 0.10 0.43 0.027 0.022
GB/T 1591—2018标准值 ≤0.20 ≤0.5 ≤1.70 ≤0.035 ≤0.035
GB/T 700—2006标准值 ≤0.22 ≤0.35 ≤1.40 ≤0.045 ≤0.045
1.6 力学性能测试 结果如表4，5所示。由表4可知：T型导轨的屈服强
对T型导轨及L型连接板分别沿纵向取样，对 度、抗拉强度及断后伸长率均符合标准GB/T 700—
试样进行常温（20 ℃） 拉伸试验及冲击性能测试 ， 2006 对 Q235 钢的 要求，而 不满 足 GB/T 1591—
[5]
表4 T型导轨常温拉伸试验结果

项目 屈服强度/MPa 抗拉强度/MPa 断后伸长率/%
实测值 272 391 40
GB/T 1591—2018标准值 ≥345 470~630 ≥20
GB/T 700—2006标准值 ≥235 370~500 ≥26

73
