Page 93 - 理化检验-物理分册2025年第四期
P. 93
李 晶，等：火力发电机组捞渣机链条断裂原因
1.4 金相检验
沿断裂链条中横向裂纹纵向剖开并截取试样，

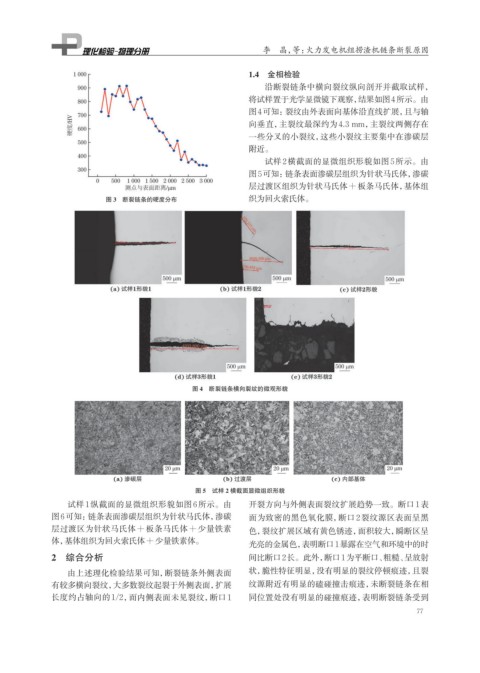

将试样置于光学显微镜下观察，结果如图4所示。由
图4可知：裂纹由外表面向基体沿直线扩展，且与轴
向垂直，主裂纹最深约为4.3 mm，主裂纹两侧存在
一些分叉的小裂纹，这些小裂纹主要集中在渗碳层
附近。
试样2横截面的显微组织形貌如图5所示。由
图5可知：链条表面渗碳层组织为针状马氏体，渗碳
层过渡区组织为针状马氏体+板条马氏体，基体组
图 3 断裂链条的硬度分布 织为回火索氏体。
图 4 断裂链条横向裂纹的微观形貌
图 5 试样 2 横截面显微组织形貌
试样1纵截面的显微组织形貌如图6所示。由 开裂方向与外侧表面裂纹扩展趋势一致。断口1表
图6可知：链条表面渗碳层组织为针状马氏体，渗碳 面为致密的黑色氧化膜，断口2裂纹源区表面呈黑
层过渡区为针状马氏体+板条马氏体+少量铁素 色，裂纹扩展区域有黄色锈迹，面积较大，瞬断区呈
体，基体组织为回火索氏体+少量铁素体。 光亮的金属色，表明断口1暴露在空气和环境中的时
2 综合分析 间比断口2长。此外， 断口1为平断口、粗糙、呈放射
由上述理化检验结果可知，断裂链条外侧表面 状，脆性特征明显，没有明显的裂纹停顿痕迹，且裂
有较多横向裂纹，大多数裂纹起裂于外侧表面，扩展 纹源附近有明显的磕碰撞击痕迹，未断裂链条在相
长度约占轴向的1/2，而内侧表面未见裂纹，断口1 同位置处没有明显的碰撞痕迹，表明断裂链条受到
77
