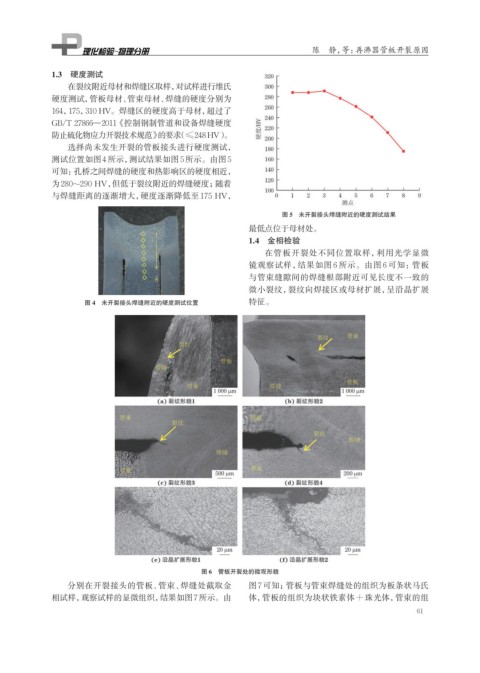

陈 静，等：再沸器管板开裂原因
1.3 硬度测试
在裂纹附近母材和焊缝区取样，对试样进行维氏
硬度测试，管板母材、管束母材、焊缝的硬度分别为
164，175，310 HV。焊缝区的硬度高于母材，超过了
GB/T 27866—2011《控制钢制管道和设备焊缝硬度
防止硫化物应力开裂技术规范》的要求（≤248 HV）。
选择尚未发生开裂的管板接头进行硬度测试，
测试位置如图4所示，测试结果如图5所示。由图5
可知：孔桥之间焊缝的硬度和热影响区的硬度相近，
为280~290 HV，但低于裂纹附近的焊缝硬度；随着
与焊缝距离的逐渐增大，硬度逐渐降低至175 HV，
图 5 未开裂接头焊缝附近的硬度测试结果
最低点位于母材处。
1
1.4 金相检验
在管板开裂处不同位置取样，利用光学显微
镜观察试样，结果如图 6 所示。由图 6 可知：管板
与管束缝隙间的焊缝根部附近可见长度不一致的
8
微小裂纹，裂纹向焊接区或母材扩展，呈沿晶扩展
图 4 未开裂接头焊缝附近的硬度测试位置 特征。
图 6 管板开裂处的微观形貌
分别在开裂接头的管板、管束、焊缝处截取金 图7可知；管板与管束焊缝处的组织为板条状马氏
相试样，观察试样的显微组织，结果如图7所示。由 体，管板的组织为块状铁素体+珠光体，管束的组
