冯志明，等：QT500-7球墨铸铁行星架断裂原因

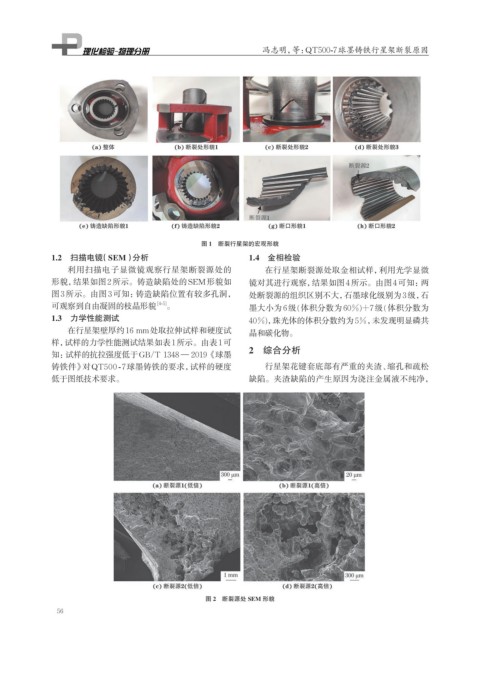

图 1 断裂行星架的宏观形貌
1.2 扫描电镜（SEM）分析 1.4 金相检验
利用扫描电子显微镜观察行星架断裂源处的 在行星架断裂源处取金相试样，利用光学显微
形貌，结果如图2所示。铸造缺陷处的SEM形貌如 镜对其进行观察，结果如图4所示。由图4可知：两
图3所示。由图3可知：铸造缺陷位置有较多孔洞， 处断裂源的组织区别不大，石墨球化级别为3级，石
可观察到自由凝固的枝晶形貌 [4-5] 。 墨大小为6级(体积分数为60%)+7级(体积分数为
1.3 力学性能测试 40%)，珠光体的体积分数约为5%，未发现明显磷共
在行星架壁厚约16 mm处取拉伸试样和硬度试 晶和碳化物。
样，试样的力学性能测试结果如表1所示。由表1可
知：试样的抗拉强度低于GB/T 1348 — 2019《球墨 2 综合分析
铸铁件》对QT500 -7球墨铸铁的要求，试样的硬度 行星架花键套底部有严重的夹渣、缩孔和疏松
低于图纸技术要求。 缺陷。夹渣缺陷的产生原因为浇注金属液不纯净，
图 2 断裂源处 SEM 形貌
