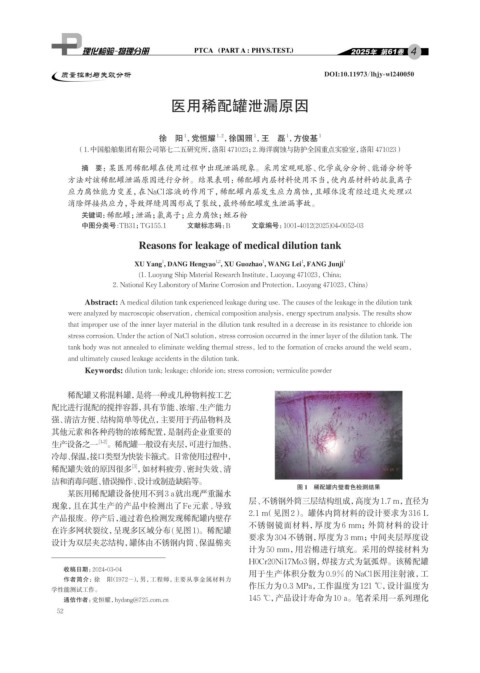

质量控制与失效分析 DOI:10.11973/lhjy-wl240050

医用稀配罐泄漏原因

徐 阳 ，党恒耀 ，徐国照 ，王 磊 ，方俊基 1
1
1
1
1,2
（1.中国船舶集团有限公司第七二五研究所，洛阳 471023；2.海洋腐蚀与防护全国重点实验室，洛阳 471023）
摘 要：某医用稀配罐在使用过程中出现泄漏现象。采用宏观观察、化学成分分析、能谱分析等
方法对该稀配罐泄漏原因进行分析。结果表明：稀配罐内层材料使用不当，使内层材料的抗氯离子
应力腐蚀能力变差，在NaCl溶液的作用下，稀配罐内层发生应力腐蚀，且罐体没有经过退火处理以
消除焊接热应力，导致焊缝周围形成了裂纹，最终稀配罐发生泄漏事故。
关键词： 稀配罐；泄漏；氯离子；应力腐蚀；蛭石粉
中图分类号:TB31；TG155.1 文献标志码：B 文章编号：1001-4012(2025)04-0052-03
Reasons for leakage of medical dilution tank

XU Yang , DANG Hengyao , XU Guozhao , WANG Lei , FANG Junji 1
1
1
1,2
1
(1. Luoyang Ship Material Research Institute, Luoyang 471023, China;
2. National Key Laboratory of Marine Corrosion and Protection, Luoyang 471023, China)
Abstract: A medical dilution tank experienced leakage during use. The causes of the leakage in the dilution tank
were analyzed by macroscopic observation, chemical composition analysis, energy spectrum analysis. The results show
that improper use of the inner layer material in the dilution tank resulted in a decrease in its resistance to chloride ion
stress corrosion. Under the action of NaCl solution, stress corrosion occurred in the inner layer of the dilution tank. The
tank body was not annealed to eliminate welding thermal stress, led to the formation of cracks around the weld seam,
and ultimately caused leakage accidents in the dilution tank.
Keywords: dilution tank; leakage; chloride ion; stress corrosion; vermiculite powder

稀配罐又称混料罐，是将一种或几种物料按工艺
配比进行混配的搅拌容器，具有节能、浓缩、生产能力
强、清洁方便、结构简单等优点，主要用于药品物料及
其他元素和各种药物的浓稀配置，是制药企业重要的
生产设备之一 [1-2] 。稀配罐一般设有夹层，可进行加热、
冷却、保温，接口类型为快装卡箍式。日常使用过程中，
稀配罐失效的原因很多 ，如材料疲劳、密封失效、清
[3]
洁和消毒问题、错误操作、设计或制造缺陷等。
图 1 稀配罐内壁着色检测结果
某医用稀配罐设备使用不到3 a就出现严重漏水
层、不锈钢外筒三层结构组成，高度为1.7 m，直径为
现象，且在其生产的产品中检测出了Fe元素,导致
2.1 m（见图2）。罐体内筒材料的设计要求为316 L
产品报废。停产后，通过着色检测发现稀配罐内壁存
不锈钢镜面材料，厚度为 6 mm；外筒材料的设计
在许多网状裂纹，呈现多区域分布(见图1)。稀配罐
设计为双层夹芯结构，罐体由不锈钢内筒、保温棉夹 要求为304不锈钢，厚度为3 mm；中间夹层厚度设
计为50 mm，用岩棉进行填充。采用的焊接材料为
H0Cr20Ni17Mo3钢，焊接方式为氩弧焊。该稀配罐
收稿日期：2024-03-04
用于生产体积分数为0.9%的NaCl医用注射液，工
作者简介：徐 阳（1972-） ，男，工程师，主要从事金属材料力
学性能测试工作。 作压力为0.3 MPa，工作温度为121 ℃， 设计温度为
145 ℃， 产品设计寿命为10 a。笔者采用一系列理化
