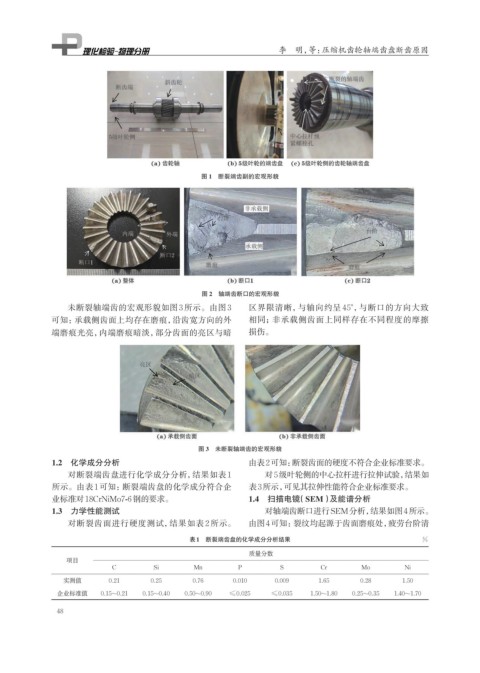

李 明，等：压缩机齿轮轴端齿盘断齿原因
图 1 断裂端齿副的宏观形貌
图 2 轴端齿断口的宏观形貌
未断裂轴端齿的宏观形貌如图 3 所示。由图 3 区界限清晰，与轴向约呈 45°， 与断口的方向大致
可知：承载侧齿面上均存在磨痕，沿齿宽方向的外 相同；非承载侧齿面上同样存在不同程度的摩擦
端磨痕光亮，内端磨痕暗淡，部分齿面的亮区与暗 损伤。
图 3 未断裂轴端齿的宏观形貌
1.2 化学成分分析 由表2可知： 断裂齿面的硬度不符合企业标准要求。
对断裂端齿盘进行化学成分分析，结果如表 1 对5级叶轮侧的中心拉杆进行拉伸试验，结果如
所示。由表1可知：断裂端齿盘的化学成分符合企 表3所示， 可见其拉伸性能符合企业标准要求。
业标准对18CrNiMo7-6钢的要求。 1.4 扫描电镜 （SEM）及能谱分析
1.3 力学性能测试 对轴端齿断口进行SEM分析，结果如图4所示。
对断裂齿面进行硬度测试，结果如表 2 所示。 由图4可知：裂纹均起源于齿面磨痕处，疲劳台阶清
表1 断裂端齿盘的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Ni
实测值 0.21 0.25 0.76 0.010 0.009 1.65 0.28 1.50
企业标准值 0.15~0.21 0.15~0.40 0.50~0.90 ≤0.025 ≤0.035 1.50~1.80 0.25~0.35 1.40~1.70
