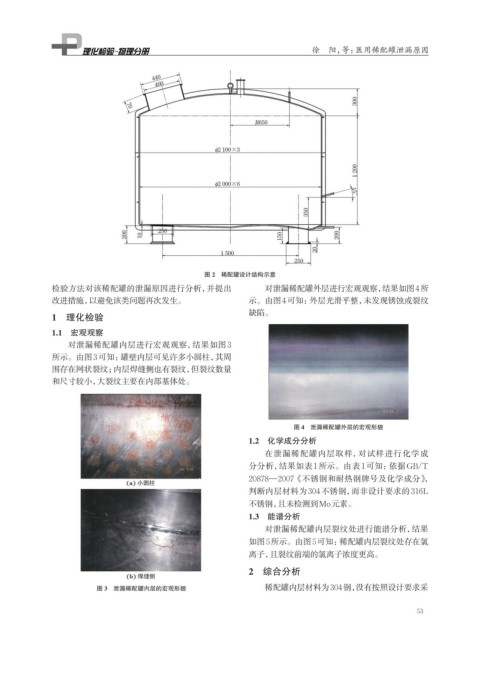

Page 69 - 理化检验-物理分册2025年第四期
P. 69
徐 阳，等：医用稀配罐泄漏原因
图 2 稀配罐设计结构示意
检验方法对该稀配罐的泄漏原因进行分析，并提出 对泄漏稀配罐外层进行宏观观察，结果如图4所
改进措施，以避免该类问题再次发生。 示。由图4可知：外层光滑平整，未发现锈蚀或裂纹
缺陷。
1 理化检验
1.1 宏观观察
对泄漏稀配罐内层进行宏观观察，结果如图 3
所示。由图3可知：罐壁内层可见许多小圆柱，其周
围存在网状裂纹；内层焊缝侧也有裂纹，但裂纹数量
和尺寸较小，大裂纹主要在内部基体处。
图 4 泄漏稀配罐外层的宏观形貌
1.2 化学成分分析
在泄漏稀配罐内层取样，对试样进行化学成
分分析，结果如表1所示。由表1可知：依据GB/T
20878—2007《不锈钢和耐热钢牌号及化学成分》，
判断内层材料为304不锈钢，而非设计要求的316L
不锈钢，且未检测到Mo元素。
1.3 能谱分析
对泄漏稀配罐内层裂纹处进行能谱分析，结果
如图5所示。由图5可知：稀配罐内层裂纹处存在氯
离子，且裂纹前端的氯离子浓度更高。
2 综合分析
图 3 泄漏稀配罐内层的宏观形貌 稀配罐内层材料为304钢，没有按照设计要求采
53
