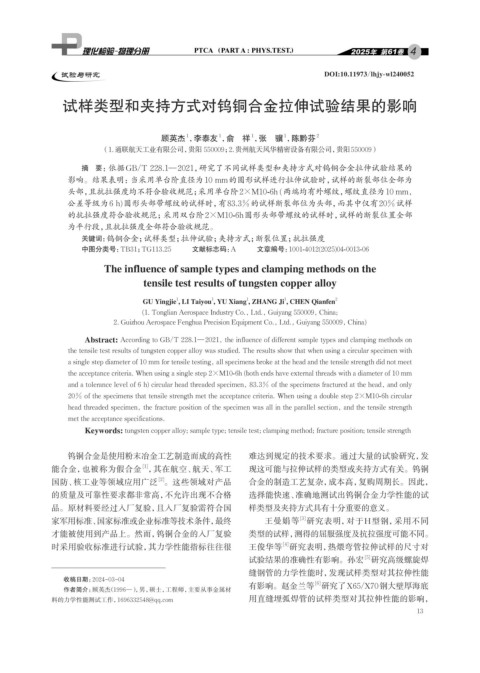

Page 29 - 理化检验-物理分册2025年第四期

4

试验与研究 DOI:10.11973/lhjy-wl240052

试样类型和夹持方式对钨铜合金拉伸试验结果的影响

顾英杰 ，李泰友 ，俞 祥 ，张 骥 ，陈黔芬 2
1
1
1
1
（1.通联航天工业有限公司，贵阳 550009；2.贵州航天风华精密设备有限公司，贵阳550009）
摘 要：依据GB/T 228.1—2021，研究了不同试样类型和夹持方式对钨铜合金拉伸试验结果的
影响。结果表明：当采用单台阶直径为10 mm的圆形试样进行拉伸试验时，试样的断裂部位全部为
头部，且抗拉强度均不符合验收规范；采用单台阶2×M10-6h (两端均有外螺纹，螺纹直径为10 mm,
公差等级为6 h)圆形头部带螺纹的试样时，有83.3%的试样断裂部位为头部，而其中仅有20%试样
的抗拉强度符合验收规范；采用双台阶2×M10-6h圆形头部带螺纹的试样时，试样的断裂位置全部
为平行段，且抗拉强度全部符合验收规范。
关键词： 钨铜合金；试样类型；拉伸试验；夹持方式；断裂位置；抗拉强度
中图分类号：TB31；TG113.25 文献标志码：A 文章编号：1001-4012(2025)04-0013-06

The influence of sample types and clamping methods on the
tensile test results of tungsten copper alloy

GU Yingjie , LI Taiyou , YU Xiang , ZHANG Ji , CHEN Qianfen 2
1
1
1
1
(1. Tonglian Aerospace Industry Co., Ltd., Guiyang 550009, China;
2. Guizhou Aerospace Fenghua Precision Equipment Co., Ltd., Guiyang 550009, China)
Abstract: According to GB/T 228.1—2021, the influence of different sample types and clamping methods on
the tensile test results of tungsten copper alloy was studied. The results show that when using a circular specimen with
a single step diameter of 10 mm for tensile testing, all specimens broke at the head and the tensile strength did not meet
the acceptance criteria. When using a single step 2×M10-6h (both ends have external threads with a diameter of 10 mm
and a tolerance level of 6 h) circular head threaded specimen, 83.3% of the specimens fractured at the head, and only
20% of the specimens that tensile strength met the acceptance criteria. When using a double step 2×M10-6h circular
head threaded specimen, the fracture position of the specimen was all in the parallel section, and the tensile strength
met the acceptance specifications.
Keywords: tungsten copper alloy; sample type; tensile test; clamping method; fracture position; tensile strength

钨铜合金是使用粉末冶金工艺制造而成的高性 难达到规定的技术要求。通过大量的试验研究，发
[1]
能合金，也被称为假合金 ，其在航空、航天、军工 现这可能与拉伸试样的类型或夹持方式有关。钨铜
国防、核工业等领域应用广泛 。这些领域对产品 合金的制造工艺复杂，成本高，复购周期长。因此，
[2]
的质量及可靠性要求都非常高，不允许出现不合格 选择能快速、准确地测试出钨铜合金力学性能的试
品。原材料要经过入厂复验，且入厂复验需符合国 样类型及夹持方式具有十分重要的意义。
家军用标准、国家标准或企业标准等技术条件，最终 王曼娟等 研究表明，对于H型钢，采用不同
[3]
才能被使用到产品上。然而，钨铜合金的入厂复验 类型的试样，测得的屈服强度及抗拉强度可能不同。

[4]
时采用验收标准进行试验，其力学性能指标往往很 王俊华等 研究表明，热煨弯管拉伸试样的尺寸对
[5]
试验结果的准确性有影响。孙宏 研究高级螺旋焊
缝钢管的力学性能时，发现试样类型对其拉伸性能
收稿日期：2024-03-04 [6]
作者简介：顾英杰（1996—），男，硕士，工程师，主要从事金属材 有影响。赵金兰等 研究了X65/X70钢大壁厚海底
料的力学性能测试工作，1696332548@qq.com 用直缝埋弧焊管的试样类型对其拉伸性能的影响，
13
