Page 31 - 理化检验-物理分册2025年第四期
P. 31
顾英杰，等：试样类型和夹持方式对钨铜合金拉伸试验结果的影响

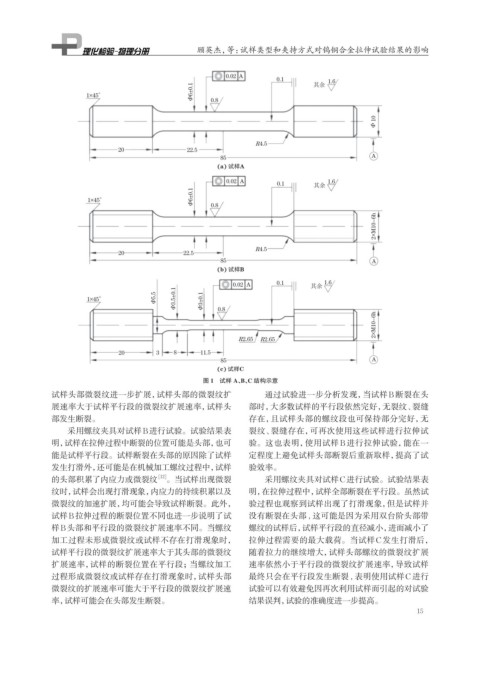

图 1 试样 A、B、C 结构示意
试样头部微裂纹进一步扩展，试样头部的微裂纹扩 通过试验进一步分析发现，当试样B断裂在头
展速率大于试样平行段的微裂纹扩展速率，试样头 部时，大多数试样的平行段依然完好，无裂纹、裂缝
部发生断裂。 存在，且试样头部的螺纹段也可保持部分完好，无
采用螺纹夹具对试样B进行试验。试验结果表 裂纹、裂缝存在，可再次使用这些试样进行拉伸试
明，试样在拉伸过程中断裂的位置可能是头部，也可 验。这也表明，使用试样B进行拉伸试验，能在一
能是试样平行段。试样断裂在头部的原因除了试样 定程度上避免试样头部断裂后重新取样，提高了试
发生打滑外，还可能是在机械加工螺纹过程中，试样 验效率。
的头部积累了内应力或微裂纹 [12] 。当试样出现微裂 采用螺纹夹具对试样C进行试验。试验结果表
纹时，试样会出现打滑现象，内应力的持续积累以及 明，在拉伸过程中，试样全部断裂在平行段。虽然试
微裂纹的加速扩展，均可能会导致试样断裂。此外， 验过程也观察到试样出现了打滑现象，但是试样并
试样B拉伸过程的断裂位置不同也进一步说明了试 没有断裂在头部,这可能是因为采用双台阶头部带
样B头部和平行段的微裂纹扩展速率不同。当螺纹 螺纹的试样后，试样平行段的直径减小，进而减小了
加工过程未形成微裂纹或试样不存在打滑现象时， 拉伸过程需要的最大载荷。当试样C发生打滑后，
试样平行段的微裂纹扩展速率大于其头部的微裂纹 随着拉力的继续增大，试样头部螺纹的微裂纹扩展
扩展速率，试样的断裂位置在平行段；当螺纹加工 速率依然小于平行段的微裂纹扩展速率，导致试样
过程形成微裂纹或试样存在打滑现象时，试样头部 最终只会在平行段发生断裂,表明使用试样C进行
微裂纹的扩展速率可能大于平行段的微裂纹扩展速 试验可以有效避免因再次利用试样而引起的对试验
率，试样可能会在头部发生断裂。 结果误判，试验的准确度进一步提高。
15
