Page 33 - 理化检验-物理分册2025年第四期
P. 33
顾英杰，等：试样类型和夹持方式对钨铜合金拉伸试验结果的影响

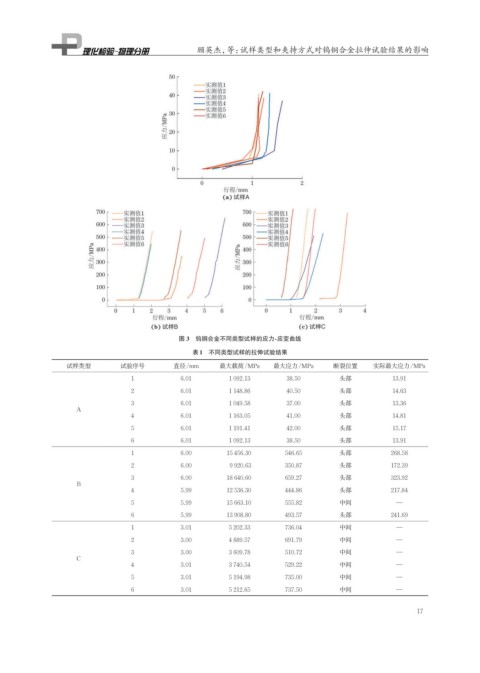

图 3 钨铜合金不同类型试样的应力-应变曲线
表1 不同类型试样的拉伸试验结果
试样类型 试验序号 直径/mm 最大载荷/MPa 最大应力/MPa 断裂位置 实际最大应力/MPa
1 6.01 1 092.13 38.50 头部 13.91
2 6.01 1 148.86 40.50 头部 14.63
3 6.01 1 049.58 37.00 头部 13.36
A
4 6.01 1 163.05 41.00 头部 14.81
5 6.01 1 191.41 42.00 头部 15.17
6 6.01 1 092.13 38.50 头部 13.91
1 6.00 15 456.30 546.65 头部 268.58
2 6.00 9 920.63 350.87 头部 172.39
3 6.00 18 640.60 659.27 头部 323.92
B
4 5.99 12 536.30 444.86 头部 217.84
5 5.99 15 663.10 555.82 中间 —
6 5.99 13 908.80 493.57 头部 241.69
1 3.01 5 202.33 736.04 中间 —
2 3.00 4 889.57 691.79 中间 —
3 3.00 3 609.78 510.72 中间 —
C
4 3.01 3 740.54 529.22 中间 —
5 3.01 5 194.98 735.00 中间 —
6 3.01 5 212.65 737.50 中间 —
17
