Page 23 - 理化检验-物理分册2025年第三期
P. 23

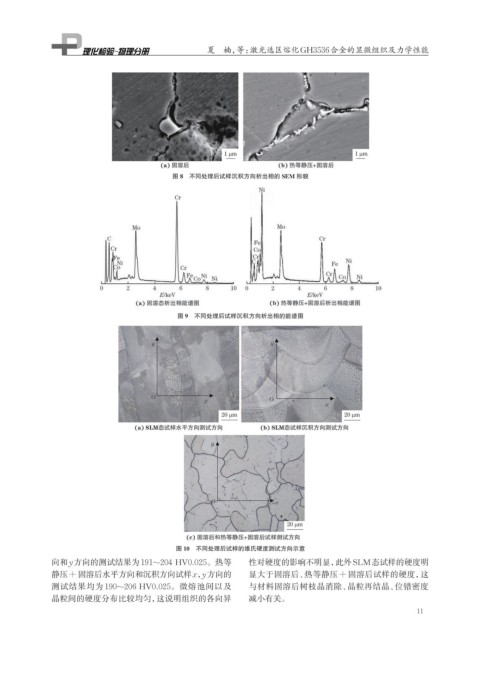

夏 楠，等：激光选区熔化GH3536合金的显微组织及力学性能
图 8 不同处理后试样沉积方向析出相的 SEM 形貌
图 9 不同处理后试样沉积方向析出相的能谱图
图 10 不同处理后试样的维氏硬度测试方向示意
向和y方向的测试结果为191~204 HV0.025。热等 性对硬度的影响不明显，此外SLM态试样的硬度明
静压+固溶后水平方向和沉积方向试样x， y方向的 显大于固溶后、热等静压+固溶后试样的硬度，这
测试结果均为 190~206 HV0.025。微熔池间以及 与材料固溶后树枝晶消除、晶粒再结晶、位错密度
晶粒间的硬度分布比较均匀，这说明组织的各向异 减小有关。
11
