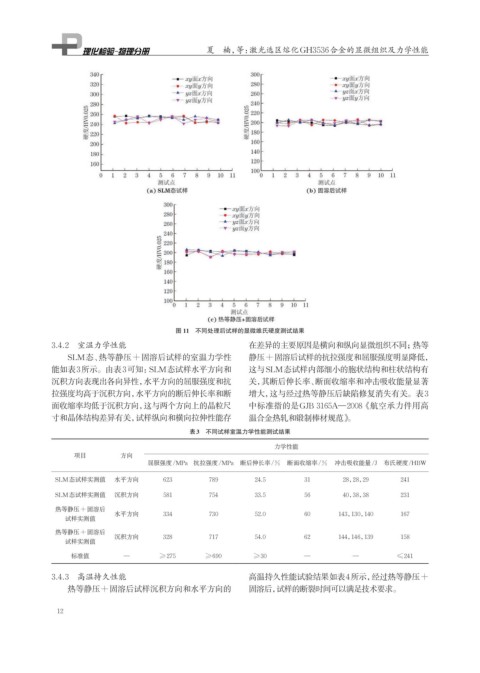

Page 24 - 理化检验-物理分册2025年第三期
P. 24
夏 楠，等：激光选区熔化GH3536合金的显微组织及力学性能
图 11 不同处理后试样的显微维氏硬度测试结果
3.4.2 室温力学性能 在差异的主要原因是横向和纵向显微组织不同；热等
SLM态、热等静压+固溶后试样的室温力学性 静压+固溶后试样的抗拉强度和屈服强度明显降低，
能如表3所示。由表3可知：SLM态试样水平方向和 这与SLM态试样内部细小的胞状结构和柱状结构有
沉积方向表现出各向异性，水平方向的屈服强度和抗 关，其断后伸长率、断面收缩率和冲击吸收能量显著
拉强度均高于沉积方向，水平方向的断后伸长率和断 增大，这与经过热等静压后缺陷修复消失有关。表3
面收缩率均低于沉积方向，这与两个方向上的晶粒尺 中标准指的是GJB 3165A—2008《航空承力件用高
寸和晶体结构差异有关，试样纵向和横向拉伸性能存 温合金热轧和锻制棒材规范》。
表3 不同试样室温力学性能测试结果
力学性能
项目 方向
屈服强度/MPa 抗拉强度/MPa 断后伸长率/% 断面收缩率/% 冲击吸收能量/J 布氏硬度/HBW
SLM态试样实测值 水平方向 623 789 24.5 31 28，28，29 241
SLM态试样实测值 沉积方向 581 754 33.5 56 40，38，38 231
热等静压+固溶后
水平方向 334 730 52.0 60 143，130，140 167
试样实测值
热等静压+固溶后
沉积方向 328 717 54.0 62 144，146，139 158
试样实测值
标准值 — ≥275 ≥690 ≥30 — — ≤241
3.4.3 高温持久性能 高温持久性能试验结果如表4所示，经过热等静压+
热等静压+固溶后试样沉积方向和水平方向的 固溶后，试样的断裂时间可以满足技术要求。
12
