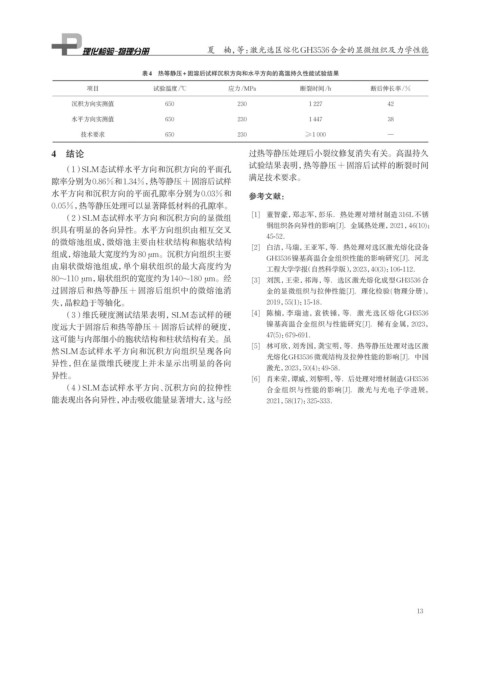

Page 25 - 理化检验-物理分册2025年第三期

夏 楠，等：激光选区熔化GH3536合金的显微组织及力学性能

表4 热等静压+固溶后试样沉积方向和水平方向的高温持久性能试验结果

项目 试验温度/℃ 应力/MPa 断裂时间/h 断后伸长率/%
沉积方向实测值 650 230 1 227 42
水平方向实测值 650 230 1 447 38

技术要求 650 230 ≥1 000 —

4 结论 过热等静压处理后小裂纹修复消失有关。高温持久
试验结果表明，热等静压+固溶后试样的断裂时间
（1） SLM态试样水平方向和沉积方向的平面孔
满足技术要求。
隙率分别为0.86％和1.34％， 热等静压+固溶后试样
水平方向和沉积方向的平面孔隙率分别为0.03％和 参考文献：
0.05％， 热等静压处理可以显著降低材料的孔隙率。
（2） SLM态试样水平方向和沉积方向的显微组 [1] 董智豪，郑志军，彭乐．热处理对增材制造316L不锈
钢组织各向异性的影响[J]．金属热处理，2021，46(10)：
织具有明显的各向异性。水平方向组织由相互交叉
45-52．
的微熔池组成，微熔池主要由柱状结构和胞状结构
[2] 白洁，马瑞，王亚军，等．热处理对选区激光熔化设备
组成，熔池最大宽度约为80 μm。沉积方向组织主要
GH3536镍基高温合金组织性能的影响研究[J]．河北
由扇状微熔池组成，单个扇状组织的最大高度约为 工程大学学报（自然科学版），2023，40(3)：106-112．
80~110 μm，扇状组织的宽度约为140~180 μm。经 [3] 刘凯，王荣，祁海，等．选区激光熔化成型GH3536合
过固溶后和热等静压+固溶后组织中的微熔池消 金的显微组织与拉伸性能[J]．理化检验(物理分册)，
失，晶粒趋于等轴化。 2019，55(1)：15-18．
（3） 维氏硬度测试结果表明，SLM态试样的硬 [4] 陈楠，李瑞迪，袁铁锤，等．激光选区熔化GH3536
度远大于固溶后和热等静压+固溶后试样的硬度， 镍基高温合金组织与性能研究[J]．稀有金属，2023，
这可能与内部细小的胞状结构和柱状结构有关。虽 47(5)：679-691．
[5] 林可欣，刘秀国，龚宝明，等．热等静压处理对选区激
然SLM态试样水平方向和沉积方向组织呈现各向
光熔化GH3536微观结构及拉伸性能的影响[J]．中国
异性，但在显微维氏硬度上并未显示出明显的各向
激光，2023，50(4)：49-58．
异性。
[6] 肖来荣， 谭威，刘黎明，等．后处理对增材制造GH3536
（4） SLM态试样水平方向、沉积方向的拉伸性 合金组织与性能的影响[J]．激光与光电子学进展，
能表现出各向异性，冲击吸收能量显著增大，这与经 2021，58(17)：325-333．

13
