Page 22 - 理化检验-物理分册2025年第三期
P. 22
夏 楠，等：激光选区熔化GH3536合金的显微组织及力学性能

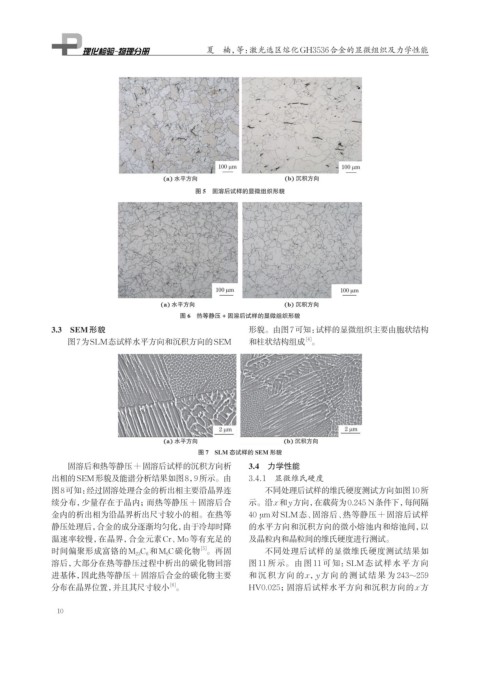

图 5 固溶后试样的显微组织形貌
100 µm 100 µm
(a) 水平方向 (b) 沉积方向
图 6 热等静压 + 固溶后试样的显微组织形貌
3.3 SEM形貌 形貌。由图7可知：试样的显微组织主要由胞状结构
[4]
图7为SLM态试样水平方向和沉积方向的SEM 和柱状结构组成 。
图 7 SLM 态试样的 SEM 形貌
固溶后和热等静压+固溶后试样的沉积方向析 3.4 力学性能
出相的SEM形貌及能谱分析结果如图8，9所示。由 3.4.1 显微维氏硬度
图8可知： 经过固溶处理合金的析出相主要沿晶界连 不同处理后试样的维氏硬度测试方向如图10所
续分布，少量存在于晶内；而热等静压+固溶后合 示。沿x和y方向，在载荷为0.245 N条件下， 每间隔
金内的析出相为沿晶界析出尺寸较小的相。在热等 40 μm对SLM态、固溶后、热等静压+固溶后试样
静压处理后，合金的成分逐渐均匀化，由于冷却时降 的水平方向和沉积方向的微小熔池内和熔池间，以
温速率较慢，在晶界，合金元素Cr、Mo等有充足的 及晶粒内和晶粒间的维氏硬度进行测试。
[5]
时间偏聚形成富铬的M 23 C 6 和M 6 C碳化物 。再固 不同处理后试样的显微维氏硬度测试结果如
溶后，大部分在热等静压过程中析出的碳化物回溶 图 11 所示。由图 11 可知：SLM 态试样水平方向
进基体，因此热等静压+固溶后合金的碳化物主要 和沉积方向的 x， y 方向的测试结果为 243~259
分布在晶界位置，并且其尺寸较小 。 HV0.025；固溶后试样水平方向和沉积方向的x方
[6]
10
