Page 75 - 理化检验-物理分册2025年第二期

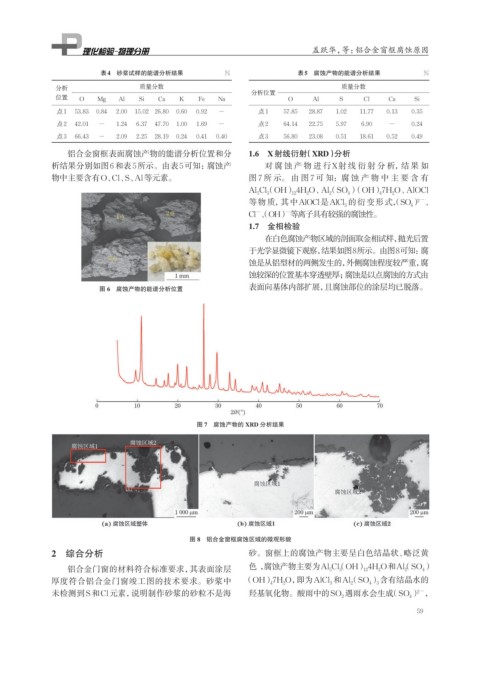

P. 75
盖跃华，等：铝合金窗框腐蚀原因
表5 腐蚀产物的能谱分析结果 %
表4 砂浆试样的能谱分析结果 %
分析 质量分数 质量分数
分析位置
位置 O Mg Al Si Ca K Fe Na O Al S Cl Ca Si
点1 53.83 0.84 2.00 15.02 26.80 0.60 0.92 - 点1 57.85 28.87 1.02 11.77 0.13 0.35
点2 42.01 - 1.24 6.37 47.70 1.00 1.69 - 点2 64.14 22.75 5.97 6.90 - 0.24
点3 66.43 - 2.09 2.25 28.19 0.24 0.41 0.40 点3 56.80 23.08 0.51 18.61 0.52 0.49
铝合金窗框表面腐蚀产物的能谱分析位置和分 1.6 X射线衍射（XRD）分析
析结果分别如图6和表5所示。由表5可知：腐蚀产 对 腐蚀产物进行X射线衍射分析，结果如
物中主要含有O、Cl、S、Al等元素。 图 7 所示。由图 7 可知：腐蚀产物中主要含有
Al Cl（OH） 4H O、Al（SO ）（OH）7H O、AlOCl
12
5
3
4
4
2
2
2
等物质，其中AlOCl是AlCl 的衍变形式，（SO ） 、
2 −
3 4
Cl 、（OH） 等离子具有较强的腐蚀性。
−
−
1.7 金相检验
在白色腐蚀产物区域的剖面取金相试样，抛光后置
于光学显微镜下观察，结果如图8所示。由图8可知：腐
蚀是从铝型材的两侧发生的，外侧腐蚀程度较严重，腐
蚀较深的位置基本穿透壁厚；腐蚀是以点腐蚀的方式由
图 6 腐蚀产物的能谱分析位置 表面向基体内部扩展，且腐蚀部位的涂层均已脱落。
图 7 腐蚀产物的 XRD 分析结果
图 8 铝合金窗框腐蚀区域的微观形貌
2 综合分析 砂。窗框上的腐蚀产物主要呈白色结晶状、略泛黄
铝合金门窗的材料符合标准要求，其表面涂层 色 ，腐蚀产物主要为Al Cl（OH） 4H O和Al（SO ）
4
12
2
2
3
5
厚度符合铝合金门窗竣工图的技术要求。砂浆中 （OH）7H O，即为AlCl 和Al（SO ）含有结晶水的
2
3
4
2
3
4
未检测到S和Cl元素，说明制作砂浆的砂粒不是海 羟基氧化物。酸雨中的SO 遇雨水会生成（SO ） ，
2 −
2 4
59
