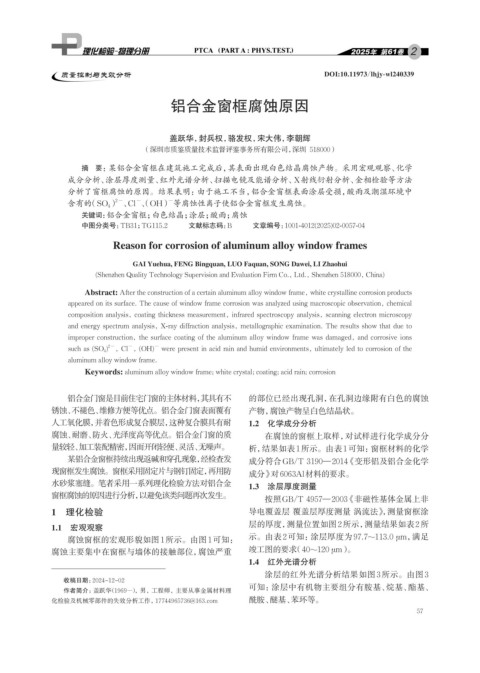

Page 73 - 理化检验-物理分册2025年第二期

2

质量控制与失效分析 DOI:10.11973/lhjy-wl240339

铝合金窗框腐蚀原因

盖跃华，封兵权，骆发权，宋大伟，李朝辉
（深圳市质鉴质量技术监督评鉴事务所有限公司，深圳 518000）

摘 要：某铝合金窗框在建筑施工完成后，其表面出现白色结晶腐蚀产物。采用宏观观察、化学
成分分析、涂层厚度测量、红外光谱分析、扫描电镜及能谱分析、X射线衍射分析、金相检验等方法
分析了窗框腐蚀的原因。结果表明：由于施工不当，铝合金窗框表面涂层受损，酸雨及潮湿环境中
−
含有的（SO 4 ） 、Cl 、（OH） 等腐蚀性离子使铝合金窗框发生腐蚀。
−
2−
关键词： 铝合金窗框；白色结晶；涂层；酸雨；腐蚀
中图分类号：TB31；TG115.2 文献标志码：B 文章编号：1001-4012(2025)02-0057-04
Reason for corrosion of aluminum alloy window frames

GAI Yuehua, FENG Bingquan, LUO Faquan, SONG Dawei, LI Zhaohui

(Shenzhen Quality Technology Supervision and Evaluation Firm Co., Ltd., Shenzhen 518000, China)
Abstract: After the construction of a certain aluminum alloy window frame, white crystalline corrosion products
appeared on its surface. The cause of window frame corrosion was analyzed using macroscopic observation, chemical
composition analysis, coating thickness measurement, infrared spectroscopy analysis, scanning electron microscopy
and energy spectrum analysis, X-ray diffraction analysis, metallographic examination. The results show that due to
improper construction, the surface coating of the aluminum alloy window frame was damaged, and corrosive ions
−
−
such as (SO 4 ) 2− , Cl , (OH) were present in acid rain and humid environments, ultimately led to corrosion of the
aluminum alloy window frame.
Keywords: aluminum alloy window frame; white crystal; coating; acid rain; corrosion

铝合金门窗是目前住宅门窗的主体材料，其具有不 的部位已经出现孔洞，在孔洞边缘附有白色的腐蚀
锈蚀、不褪色、维修方便等优点。铝合金门窗表面覆有 产物，腐蚀产物呈白色结晶状。
人工氧化膜，并着色形成复合膜层，这种复合膜具有耐 1.2 化学成分分析
腐蚀、耐磨、防火、光泽度高等优点。铝合金门窗的质 在腐蚀的窗框上取样，对试样进行化学成分分
量较轻、加工装配精密，因而开闭轻便、灵活、无噪声。 析，结果如表1所示。由表1可知：窗框材料的化学
某铝合金窗框持续出现返碱和穿孔现象，经检查发 成分符合GB/T 3190—2014 《变形铝及铝合金化学
现窗框发生腐蚀。窗框采用固定片与钢钉固定，再用防 成分》对6063Al材料的要求。
水砂浆塞缝。笔者采用一系列理化检验方法对铝合金 1.3 涂层厚度测量
窗框腐蚀的原因进行分析，以避免该类问题再次发生。 按照GB/T 4957—2003 《非磁性基体金属上非

1 理化检验 导电覆盖层 覆盖层厚度测量 涡流法》，测量窗框涂

1.1 宏观观察 层的厚度，测量位置如图2所示，测量结果如表2所
腐蚀窗框的宏观形貌如图1所示。由图1可知： 示。由表2可知：涂层厚度为97.7~113.0 μm，满足
腐蚀主要集中在窗框与墙体的接触部位，腐蚀严重 竣工图的要求（40~120 μm）。
1.4 红外光谱分析
涂层的红外光谱分析结果如图3所示。由图3
收稿日期：2024-12-02
可知：涂层中有机物主要组分有胺基、烷基、酯基、
作者简介：盖跃华 （1969-）， 男， 工程师， 主要从事金属材料理
化检验及机械零部件的失效分析工作， 17744965736@163.com 酰胺、醚基、苯环等。
57
