Page 55 - 理化检验-物理分册2025年第一期
P. 55
戴柯明，等：20CrMnTi热轧圆钢表面裂纹形成原因及改善

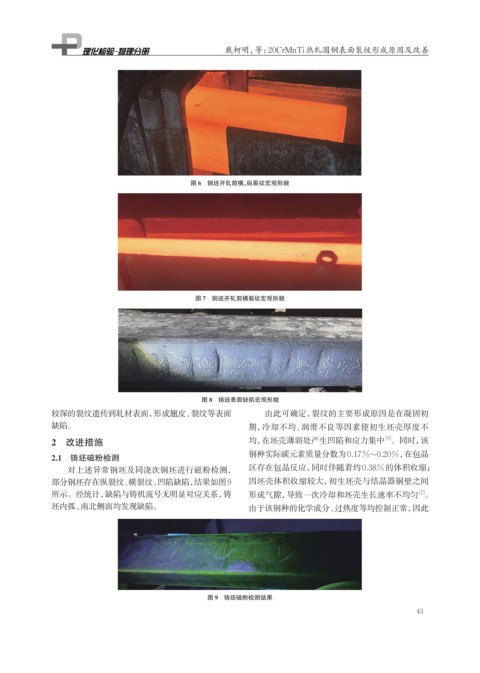

图 6 钢坯开轧前横、纵裂纹宏观形貌
图 7 钢坯开轧前横裂纹宏观形貌
图 8 铸坯表面缺陷宏观形貌
较深的裂纹遗传到轧材表面，形成翘皮、裂纹等表面 由此可确定，裂纹的主要形成原因是在凝固初
缺陷。 期，冷却不均、润滑不良等因素使初生坯壳厚度不
[6]
2 改进措施 均，在坯壳薄弱处产生凹陷和应力集中 。同时，该
钢种实际碳元素质量分数为0.17%~0.20%，在包晶
2.1 铸坯磁粉检测
对上述异常钢坯及同浇次钢坯进行磁粉检测， 区存在包晶反应，同时伴随着约0.38%的体积收缩；
部分钢坯存在纵裂纹、横裂纹、凹陷缺陷，结果如图9 因坯壳体积收缩较大，初生坯壳与结晶器铜壁之间
所示。经统计，缺陷与铸机流号无明显对应关系，铸 形成气隙，导致一次冷却和坯壳生长速率不均匀 。
[7]
坯内弧、南北侧面均发现缺陷。 由于该钢种的化学成分、过热度等均控制正常，因此
图 9 铸坯磁粉检测结果
43
