Page 50 - 理化检验-物理分册2025年第一期
P. 50

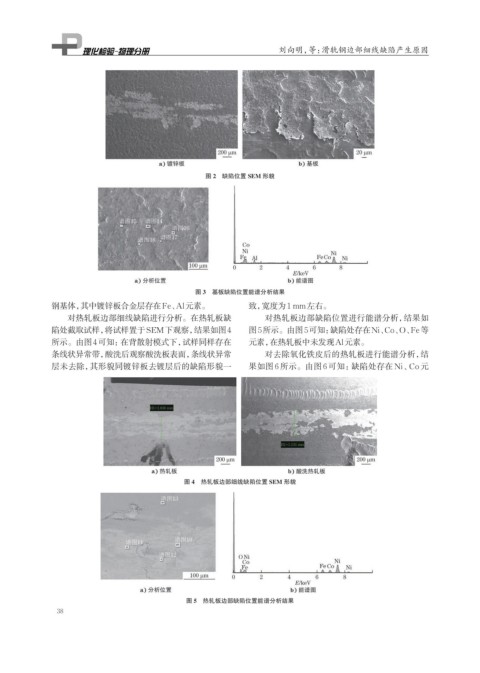

刘向明，等：滑轨钢边部细线缺陷产生原因
图 2 缺陷位置 SEM 形貌
图 3 基板缺陷位置能谱分析结果
钢基体，其中镀锌板合金层存在Fe、Al元素。 致，宽度为1 mm左右。
对热轧板边部细线缺陷进行分析。在热轧板缺 对热轧板边部缺陷位置进行能谱分析，结果如
陷处截取试样，将试样置于SEM下观察，结果如图4 图5所示。由图5可知： 缺陷处存在Ni、Co、O、Fe等
所示。由图4可知：在背散射模式下，试样同样存在 元素，在热轧板中未发现Al元素。
条线状异常带，酸洗后观察酸洗板表面，条线状异常 对去除氧化铁皮后的热轧板进行能谱分析，结
层未去除，其形貌同镀锌板去镀层后的缺陷形貌一 果如图 6 所示。由图 6 可知： 缺陷处存在 Ni、Co 元
图 4 热轧板边部细线缺陷位置 SEM 形貌
图 5 热轧板边部缺陷位置能谱分析结果
38
