Page 54 - 理化检验-物理分册2025年第一期
P. 54
戴柯明，等：20CrMnTi热轧圆钢表面裂纹形成原因及改善

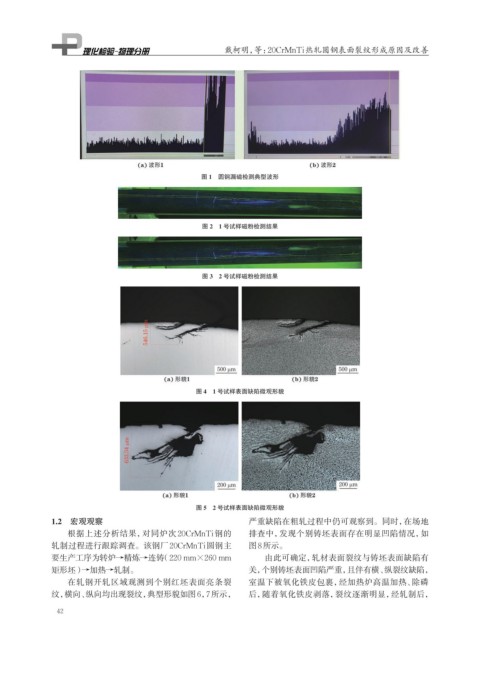

图 1 圆钢漏磁检测典型波形
图 2 1 号试样磁粉检测结果
图 3 2 号试样磁粉检测结果
图 4 1 号试样表面缺陷微观形貌
图 5 2 号试样表面缺陷微观形貌
1.2 宏观观察 严重缺陷在粗轧过程中仍可观察到。同时，在场地
根据上述分析结果，对同炉次 20CrMnTi钢的 排查中，发现个别铸坯表面存在明显凹陷情况，如
轧制过程进行跟踪调查。该钢厂20CrMnTi圆钢主 图8所示。
要生产工序为转炉→精炼→连铸（220 mm×260 mm 由此可确定，轧材表面裂纹与铸坯表面缺陷有
矩形坯） →加热→轧制。 关，个别铸坯表面凹陷严重，且伴有横、纵裂纹缺陷，
在轧钢开轧区域观测到个别红坯表面亮条裂 室温下被氧化铁皮包裹，经加热炉高温加热、除磷
纹，横向、纵向均出现裂纹，典型形貌如图6，7所示， 后，随着氧化铁皮剥落，裂纹逐渐明显，经轧制后，
42
