闫敬明:火电厂阀杆断裂原因小结


























                                                          %

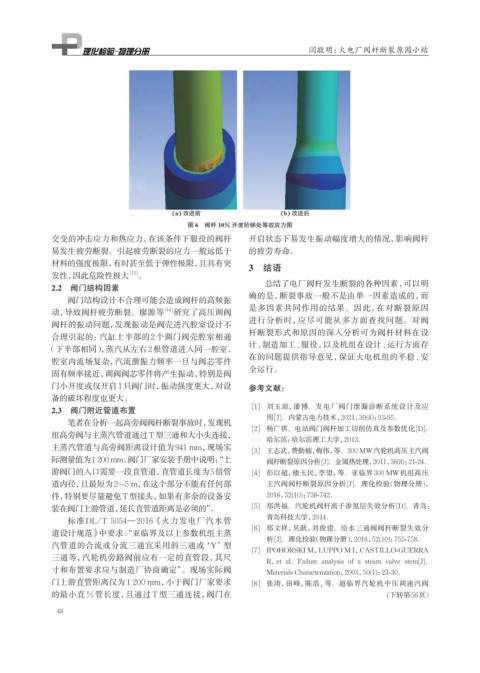

                                                 图 6  阀杆 10% 开度阶梯处等效应力图
              交变的冲击应力和热应力,在该条件下服役的阀杆                            开启状态下易发生振动幅度增大的情况,影响阀杆
              易发生疲劳断裂。引起疲劳断裂的应力一般远低于                            的疲劳寿命。
              材料的强度极限,有时甚至低于弹性极限,且具有突
                                                                3  结语
              发性,因此危险性极大          [13] 。
                                                                     总结了电厂阀杆发生断裂的各种因素,可以明
              2.2  阀门结构因素
                                                                确的是,断裂事故一般不是由单一因素造成的,而
                  阀门结构设计不合理可能会造成阀杆的高频振
                                                                是多因素共同作用的结果。因此,在对断裂原因
              动,导致阀杆疲劳断裂。廖源等               [14] 研究了高压调阀
                                                                进行分析时,应尽可能从多方面查找问题。对阀
              阀杆的振动问题,发现振动是阀壳进汽腔室设计不
                                                                杆断裂形式和原因的深入分析可为阀杆材料在设
              合理引起的:汽缸上半部的2个调门阀壳腔室相通
                                                                计、制造加工、服役,以及机组在设计、运行方面存
             (下半部相同),蒸汽从左右2根管道进入同一腔室,
                                                                在的问题提供指导意见,保证火电机组的平稳、安
              腔室内流场复杂,汽流激振力频率一旦与阀芯零件
                                                                全运行。
              固有频率接近,调阀阀芯零件将产生振动,特别是阀
              门小开度或仅开启1只阀门时,振动强度更大,对设                           参考文献:
              备的破坏程度也更大。
              2.3  阀门附近管道布置                                       [1]  刘玉琼,潘博.发电厂阀门泄漏诊断系统设计及应
                                                                     用[J].内蒙古电力技术,2021,39(4):93-95.
                  笔者在分析一起高旁阀阀杆断裂事故时,发现机
                                                                  [2]  杨广祺.电站阀门阀杆加工切削仿真及参数优化[D].
              组高旁阀与主蒸汽管道通过T型三通和大小头连接,
                                                                     哈尔滨:哈尔滨理工大学,2013.
              主蒸汽管道与高旁阀距离设计值为941 mm,现场实
                                                                  [3]  王志武, 费勤楠,梅伟,等.300 MW汽轮机高压主汽阀
              际测量值为1 200 mm。阀门厂家安装手册中说明:“上                           阀杆断裂原因分析[J].金属热处理,2011,36(8):21-24.
              游阀门的入口需要一段直管道,直管道长度为5倍管                             [4]  彭以超,楼玉民,李望,等.亚临界300 MW机组高压
              道内径,且最短为2~5 m,在这个部分不能有任何部                              主汽阀阀杆断裂原因分析[J].理化检验(物理分册),
              件,特别要尽量避免T型接头,如果有多余的设备安                                2016,52(10):738-742.
              装在阀门上游管道,延长直管道距离是必须的”。                              [5]  郑洪福.汽轮机阀杆离子渗氮层失效分析[D].青岛:
                  标准 DL/T 5054—2016《火力发电厂汽水管                         青岛科技大学,2014.
                                                                  [6]  郑文祥,吴跃,刘俊建.给水三通阀阀杆断裂失效分
              道设计规范》中要求:“亚临界及以上参数机组主蒸
                                                                     析[J].理化检验(物理分册),2016,52(10):755-758.
              汽管道的合流或分流三通宜采用斜三通或‘Y’型
                                                                  [7]  IPOHORSKI M,LUPPO M I,CASTILLO-GUERRA
              三通等,汽轮机旁路阀前应有一定的直管段,其尺
                                                                     R,et  al.Failure  analysis  of  a  steam  valve  stem[J].
              寸和布置要求应与制造厂协商确定”。现场实际阀                                 Materials Characterization,2003,50(1):23-30.
              门上游直管距离仅为1 200 mm,小于阀门厂家要求                          [8]  张涛,田峰,陈浩,等.超临界汽轮机中压调速汽阀
              的最小直%管长度,且通过T型三通连接,阀门在                                                                (下转第56页)
