Page 31 - 理化检验-物理分册2025年第一期
P. 31

何 群,等:激光熔覆铁基涂层的显微组织和磨损性能

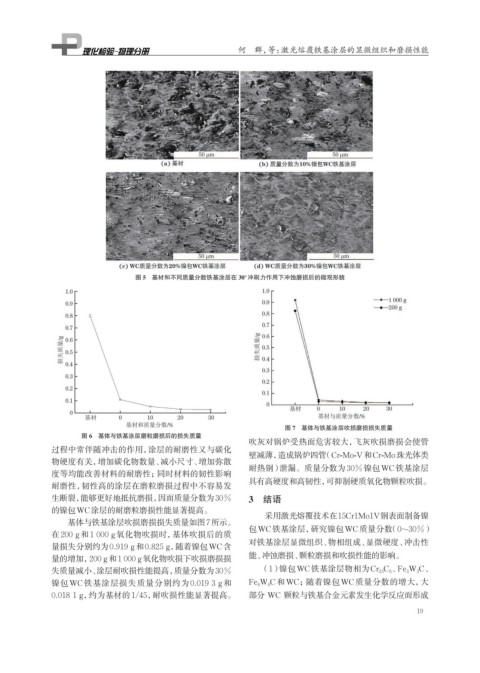

                                   图 5  基材和不同质量分数铁基涂层在 30°冲刷力作用下冲蚀磨损后的微观形貌






















                                                                          图 7  基体与铁基涂层吹损磨损损失质量
                      图 6  基体与铁基涂层磨粒磨损后的损失质量
                                                                吹灰对锅炉受热面危害较大,飞灰吹损磨损会使管
              过程中常伴随冲击的作用,涂层的耐磨性又与碳化
                                                                壁减薄,造成锅炉四管(Cr-Mo-V和Cr-Mo珠光体类
              物硬度有关,增加碳化物数量、减小尺寸、增加弥散
                                                                耐热钢)泄漏。质量分数为30%镍包WC铁基涂层
              度等均能改善材料的耐磨性;同时材料的韧性影响
                                                                具有高硬度和高韧性,可抑制硬质氧化物颗粒吹损。
              耐磨性,韧性高的涂层在磨粒磨损过程中不容易发
              生断裂,能够更好地抵抗磨损,因而质量分数为30%                          3  结语
              的镍包WC涂层的耐磨粒磨损性能显著提高。
                                                                     采用激光熔覆技术在15Cr1Mo1V钢表面制备镍
                  基体与铁基涂层吹损磨损损失质量如图7所示。
                                                                包WC铁基涂层,研究镍包WC质量分数(0~30%)
              在200 g和1 000 g氧化物吹损时,基体吹损后的质
                                                                对铁基涂层显微组织、物相组成、显微硬度、冲击性
              量损失分别约为0.919 g和0.825 g,随着镍包WC含
              量的增加,200 g和1 000 g氧化物吹损下吹损磨损损                     能、冲蚀磨损、颗粒磨损和吹损性能的影响。

              失质量减小、涂层耐吹损性能提高,质量分数为30%                              (1)镍包WC铁基涂层物相为Cr 23 C 6 、Fe 3 W 3 C、
              镍包WC铁基涂层损失质量分别约为 0.019 3 g和                       Fe 6 W 6 C和WC;随着镍包WC质量分数的增大,大
              0.018 1 g,约为基材的1/45,耐吹损性能显著提高。                    部分 WC 颗粒与铁基合金元素发生化学反应而形成

                                                                                                           19
   26   27   28   29   30   31   32   33   34   35   36
