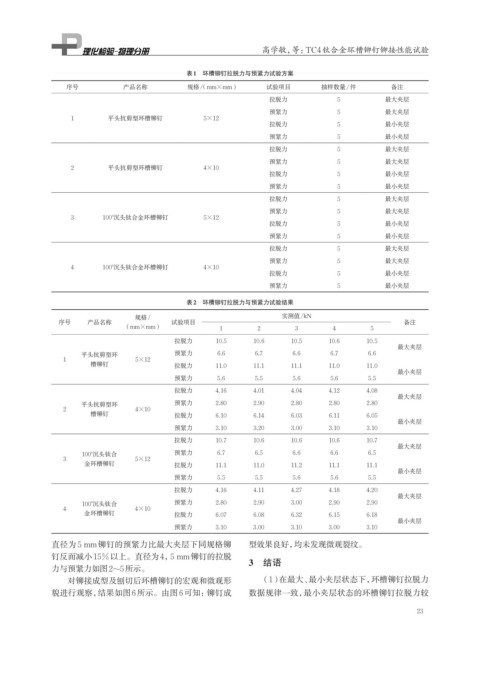

高学敏，等：TC4钛合金环槽铆钉铆接性能试验

表1 环槽铆钉拉脱力与预紧力试验方案
序号 产品名称 规格/（mm×mm） 试验项目 抽样数量/件 备注
拉脱力 5 最大夹层
预紧力 5 最大夹层
1 平头抗剪型环槽铆钉 5×12
拉脱力 5 最小夹层
预紧力 5 最小夹层
拉脱力 5 最大夹层
预紧力 5 最大夹层
2 平头抗剪型环槽铆钉 4×10
拉脱力 5 最小夹层
预紧力 5 最小夹层
拉脱力 5 最大夹层
预紧力 5 最大夹层
3 100°沉头钛合金环槽铆钉 5×12
拉脱力 5 最小夹层
预紧力 5 最小夹层
拉脱力 5 最大夹层
预紧力 5 最大夹层
4 100°沉头钛合金环槽铆钉 4×10
拉脱力 5 最小夹层
预紧力 5 最小夹层

表2 环槽铆钉拉脱力与预紧力试验结果
规格/ 实测值/kN
序号 产品名称 试验项目 备注
（mm×mm） 1 2 3 4 5
拉脱力 10.5 10.6 10.5 10.6 10.5
最大夹层
平头抗剪型环 预紧力 6.6 6.7 6.6 6.7 6.6
1 5×12
槽铆钉 拉脱力 11.0 11.1 11.1 11.0 11.0
最小夹层
预紧力 5.6 5.5 5.6 5.6 5.5
拉脱力 4.16 4.01 4.04 4.12 4.08
最大夹层
平头抗剪型环 预紧力 2.80 2.90 2.80 2.80 2.80
2 4×10
槽铆钉 拉脱力 6.10 6.14 6.03 6.11 6.05
最小夹层
预紧力 3.10 3.20 3.00 3.10 3.10
拉脱力 10.7 10.6 10.6 10.6 10.7
最大夹层
100°沉头钛合 预紧力 6.7 6.5 6.6 6.6 6.5
3 5×12
金环槽铆钉 拉脱力 11.1 11.0 11.2 11.1 11.1
最小夹层
预紧力 5.5 5.5 5.6 5.6 5.5
拉脱力 4.16 4.11 4.27 4.18 4.20
最大夹层
100°沉头钛合 预紧力 2.80 2.90 3.00 2.90 2.90
4 4×10
金环槽铆钉 拉脱力 6.07 6.08 6.32 6.15 6.18
最小夹层
预紧力 3.10 3.00 3.10 3.00 3.10
直径为5 mm铆钉的预紧力比最大夹层下同规格铆 型效果良好，均未发现微观裂纹。
钉反而减小15%以上。直径为4，5 mm铆钉的拉脱 3 结语
力与预紧力如图2~5所示。
对铆接成型及刨切后环槽铆钉的宏观和微观形 （1）在最大、最小夹层状态下，环槽铆钉拉脱力
貌进行观察，结果如图6所示。由图6可知：铆钉成 数据规律一致，最小夹层状态的环槽铆钉拉脱力较
